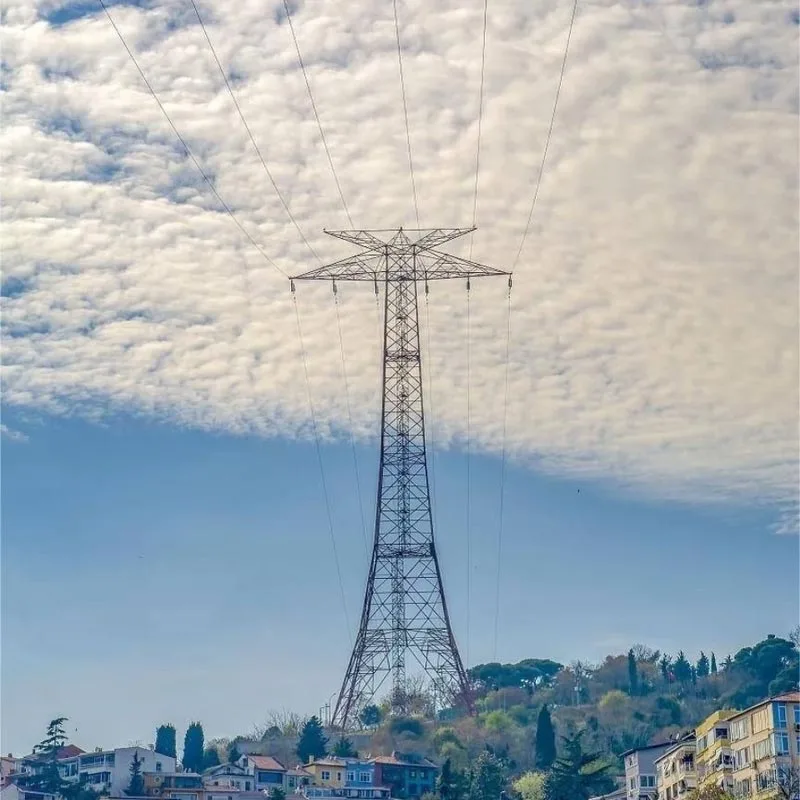

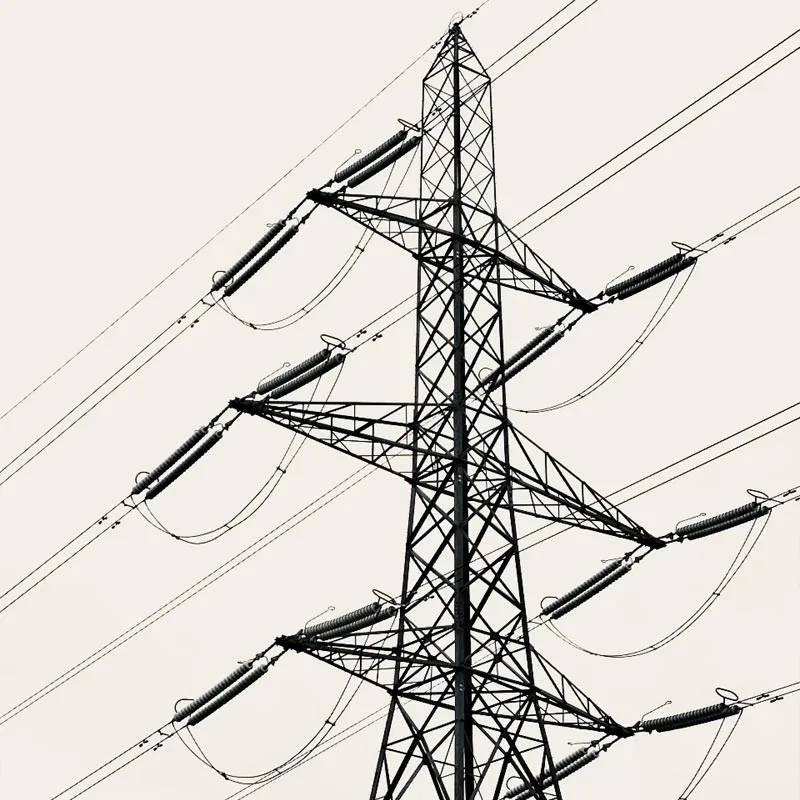

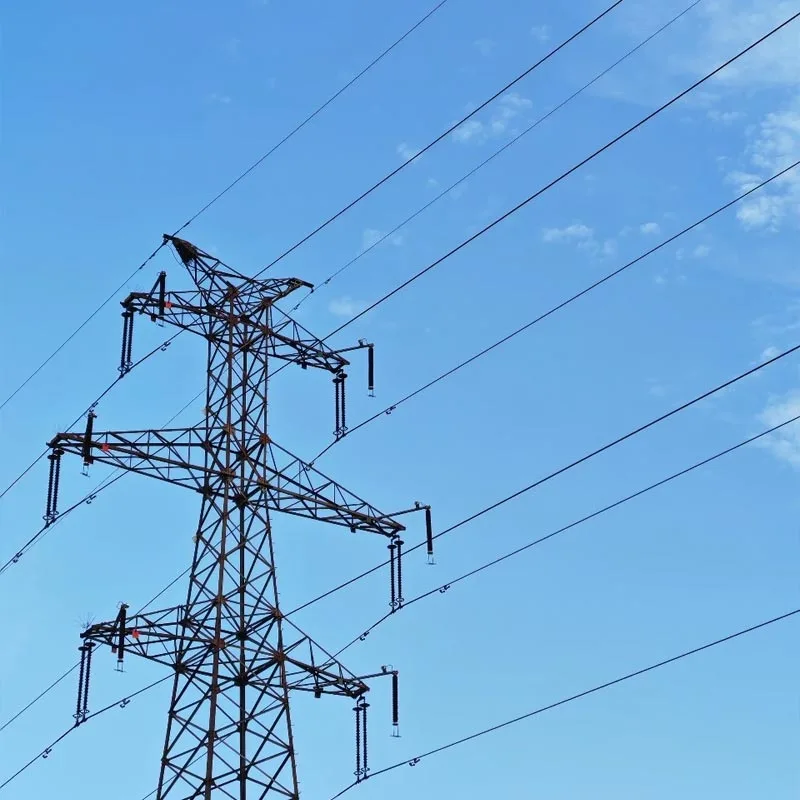

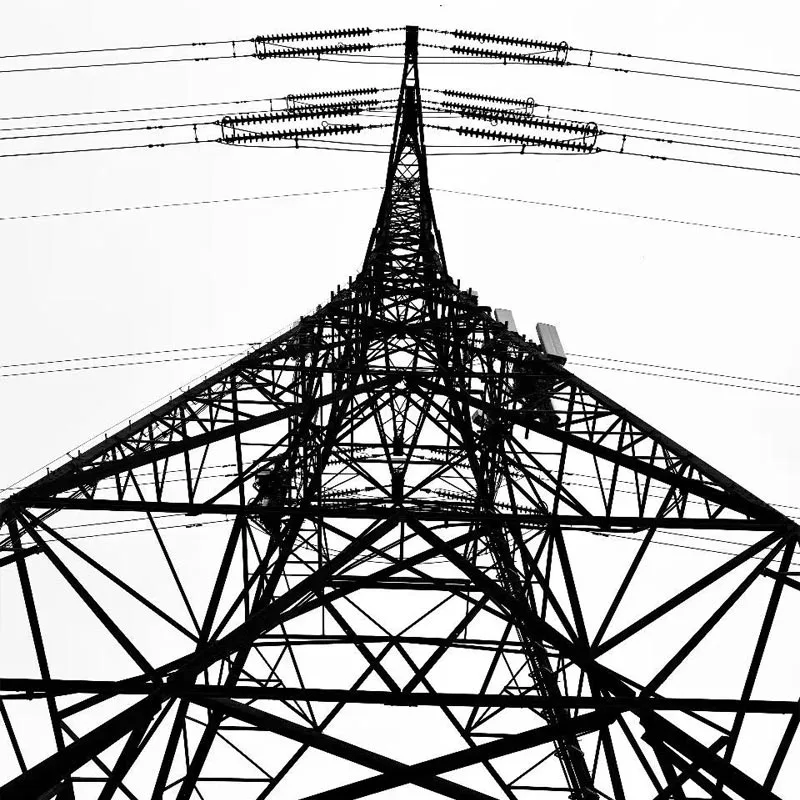

Visokonapetostni stolp iz jeklenih cevi

Qingdao Anbang New Energy High-Voltage Steel Tubular Tower je osnovna podporna oprema za prenos, ki vključuje "projektiranje-proizvodnja-montaža-storitev". Posebej zasnovan za visoko napetost 10kV-1000kV, ultravisoka napetost (UHV) in visokonapetostne daljnovode za prenos električne energije, zajema več strukturnih tipov, vključno z mrežnim tipom, stožčasti tip z enim stolpcem in kombinirani tip z ozko osnovo.

Kot "10 najboljših podjetij za stebre za jeklene cevi leta 2022" je podjetje temelji na 20 temeljnih patentih, letni proizvodni zmogljivosti 50.000 ton in certifikatih v nacionalni/industriji standardi, kot sta GB/T 2694 in GB 50205.

Izdelek uporablja jeklo visoke trdnosti razreda Q355B/Q420/Q460, ki vsebuje vroče pocinkanje proti koroziji, patentirana varilna tehnologija in ojačana konstrukcijska zasnova.

Lahko deluje stabilno v zapletenih scenarijih, kot so območja, nagnjena k tajfunom, območja močnega zaledenitve in mestni omejeni koridorji, ki zagotavljajo varno in zanesljive rešitve za prenos električne energije za energetiko, komunikacije, industrijo in druga področja ter ima uspešno oskrboval na stotine strank po vsem svetu. Oba sta prejela visoke pohvale strank.

Temeljne prednosti

Patentirano opolnomočenje za stabilno strukturo

Izključno lastništvo temeljnih patentov, vključno z "Okrepljena struktura za moč Jeklene komponente stolpa" in "Posebna varilna naprava za podnožje kotnega jeklenega stolpa". Skozi trikotno stabilno oporo zasnova in tehnologija ojačitve brez lukenj je nosilnost povečana brez škode za trdnost karoserije.

The varilna naprava je prilagodljiva pozicioniranju različnih specifikacij jeklenih plošč; zvari so podvrženi neporušitvi testiranje, ki zagotavlja visoko togost spoja in minimalno ekscentričnost. Njegove zmogljivosti za blaženje vetra in preprečevanje zaledenitve so bistveno boljši od tradicionalnih izdelkov.

Visoka trdnost in odpornost proti koroziji za daljšo življenjsko dobo

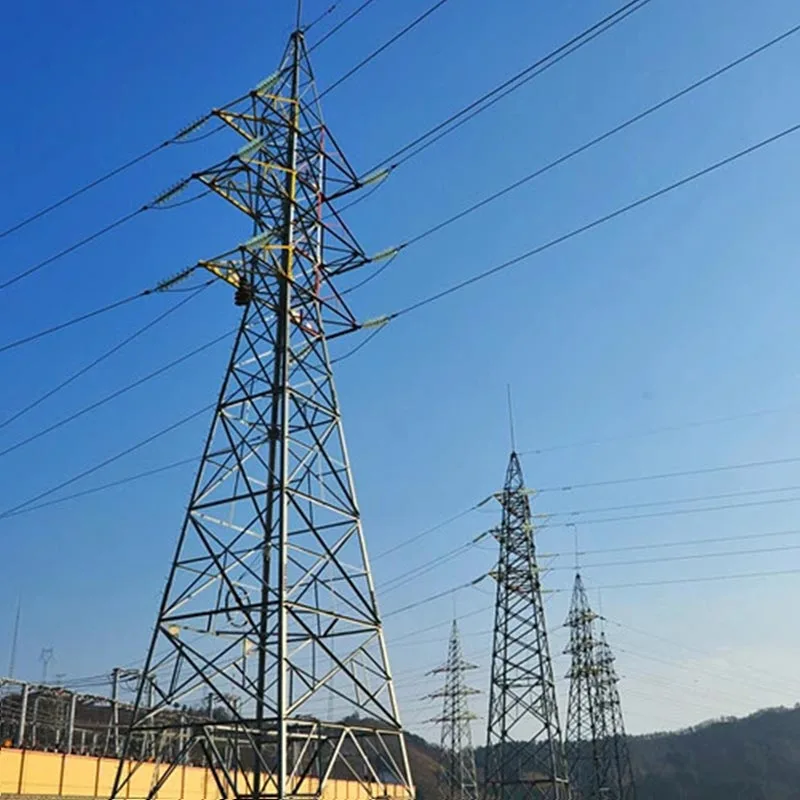

Glavni materiali so nizkolegirani jeklo visoke trdnosti. The debelina vroče pocinkane prevleke ni manjša od 85 μm, struktura zaprte jeklene cevi pa učinkovito preprečuje kopičenje vode in prahu, kar zagotavlja protikorozijsko življenjsko dobo več kot 30 let.

Strogo nadzorovana palica upogibanje stopnja (≤2‰ dolžine) in ovalnost (≤2D/1000) zagotavljata prilagodljivost težkim okoljem, kot je visoka sol v obalnih območjih ter močnem vetru in pesku na severozahodu Kitajske, z dnevno vzdrževalno obremenitvijo le 1/3 delovne obremenitve tradicionalno železni stolpi.

Prilagodljivost scenarija z optimalno površino tal

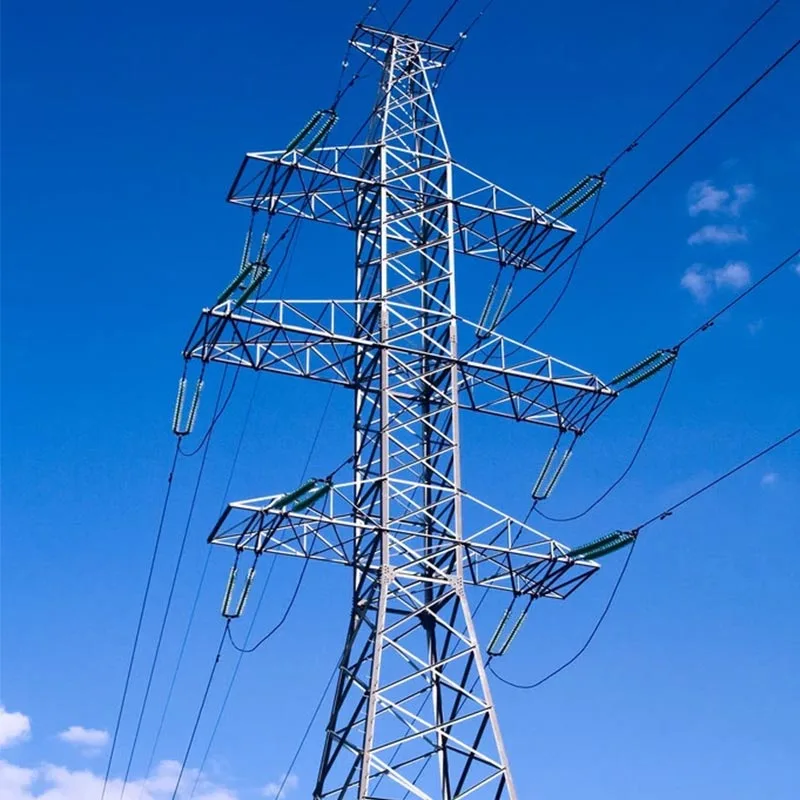

Na voljo je več strukturnih možnosti (z ozko osnovo kombinirani tip, stožčasti tip z enim stebrom). Enocevni stolp potrebuje le krožno podlago, kar zmanjša talno površino za več kot 60 % v primerjavi z kotnimi jeklenimi stolpi, popolnoma primerni za transformacijo mestnega električnega omrežja, industrijske parke in drugi scenariji, omejeni na koridorje.

Poenostavljen prerez jeklene cevi ima nizek koeficient odpornosti proti vetru, zmanjšanje vetrne obremenitve za 30 % na območjih, ki so izpostavljena tajfunom, in na odsekih z velikim razponom (prečkanje reke/kanjona). Za scenarije UHV, the višina stolpa lahko doseže 130 m, teža stolpa pa 260 ton, kar ustreza zahtevam moči z dvojnim krogom prenos.

Storitev celotne verige za učinkovito dostavo

Zagotavlja storitve na ključ "tovarne oblikovanja po meri montaža na kraju samem«. Proizvodna baza 50.000㎡ zagotavlja hitro množično proizvodnjo.

Sprejemanje rafiniranega gradbenih shem, kot je dviganje z najlonsko vrvjo visoke trdnosti, je cikel namestitve 20 % krajši od industrija povprečje. Zagotovljena je tehnična podpora za celoten proces, vključno z zasnovo temeljev in prilagoditvijo komponent.

Scenariji uporabe

Polje prenosa moči: 110kV-1000kV UHV/ekstra visokonapetostni daljnovodi in strukture transformatorskih postaj, posebej primeren za medregionalne projekte prenosa energije v Notranji Mongoliji, Guangxi in drugih regijah.

Urbani in industrijski scenariji: Nadgradnja mestnega električnega omrežja, distribucija električne energije v industrijskem parku, in močjo 10 kV prenosni projekti za polnilne in menjalne postaje. Zasnova z ozko osnovo zmanjša stroške pridobivanja zemljišč in prilagaja se gosto zazidanim kompleksnim okoljem.

Kompleksno podnebje in tereni: Obalna območja, nagnjena k tajfunom, območja močnega zaledenitve na jugozahodu Kitajska, močan veter hitrostna območja v severozahodnem Gobiju, kot tudi prenosni odseki z dolgim razponom, kot so križišča rek/kanjonov.

Večpanožna prilagoditev: Podpora za komunikacijske bazne postaje, radijski in televizijski stolpi in posebna moč prenosne naprave za vojsko. Na voljo so prilagodljive stolpne strukture različnih specifikacij zadovoljiti posebne potrebe.

Specifikacije Parametri

Pogosto zastavljena vprašanja (FAQ)

1. Ali so stroški visokonapetostnih jeklenih cevnih stolpov višji od stroškov tradicionalnih kotnih jeklenih stolpov?

Začetni stroški izdelave so nekoliko višji, vendar so celotni stroški ugodnejši! Jeklo cevni stolp je lažji (30 % zmanjšanje teže pri enaki obremenitvi), kar zmanjša stroške gradnje temeljev za 20 %-40 %.

S protikorozijsko življenjsko dobo do 30 let so kasnejši stroški vzdrževanja le 1/3 stroškov vzdrževanja tradicionalni kotni jekleni stolpi. Poleg tega njegova kompaktna tlorisna površina bistveno zmanjša stroške nakupa zemljišča mestnih območjih, kar ima za posledico veliko večjo stroškovno učinkovitost pri dolgoročni uporabi.

2. Kako zagotoviti stabilnost in varnost stolpa pri UHV projektih z dolgim ​​razponom?

UHV stolpi z dolgim ​​razponom imajo rešetkasto ojačane strukture z glavnimi materiali iz jekla visoke trdnosti Q460. Porazdelitev sile je optimizirana s 3D analizo končnih elementov, spoji pa so dvojno fiksirani s sekanjem linijsko varjenje in prirobnični priključek, z ekscentričnostjo ≤3 mm. Pred dostavo, preizkusi v vetrovniku in modela v merilu 1:10 izvajajo se preskusi omejitve obremenitve.

Po namestitvi na kraju samem, ultrazvočno odkrivanje napak in splošna vertikalnost pregledi se izvajajo, da se zagotovi skladnost z zahtevami obremenitve prenosa moči 1000 kV UHV. Izdelek ima stabilno deluje v več rečnih UHV projektih.

3. Kako izvajati dnevno vzdrževanje in kakšen je cikel vzdrževanja?

Vzdrževanje je preprosto in priročno! Enkrat letno je priporočljivo izvajati redne preglede: preverite tesnost vijakov, občutljivost varovalnih tirnic (če so na voljo) in čiste ovire okoli stolpa.

Protikorozijski premaz je treba popraviti vsakih 5-8 let glede na okoljske razmere. The zaprta struktura jeklenih cevi preprečuje notranjo korozijo, kar odpravlja potrebo po pogostih remontih in bistveno zmanjša obremenitev vzdrževanja.

4. Ali je podprt dizajn po meri in kakšen je cikel dostave?

Na voljo je celotna prilagoditev scenarija! Struktura stolpa se lahko izdela po meri glede na napetostni nivo, obremenitev zahteve, teren in podnebje, prostorske omejitve in druge parametre.

Dobavni cikel za standard izdelkov je 15-30 dni; za velike UHV stolpe ali izdelke po meri se je cikel mogoče dogovoriti glede na projekt lestvica. Letna proizvodna zmogljivost podjetja 50.000 ton zagotavlja hitro množično proizvodnjo in dostavo.
