Transpozicijski stolp iz pocinkanega kotnega jekla

Transpozicijski stolp iz pocinkanega kotnega jekla Qingdao Anbang New Energy izbere nacionalni standard visoke trdnosti pocinkano kotno jeklo kot osrednjo nosilno komponento. Celotna struktura je bila optimizirana skozi strokovno mehanski izračuni in načrtovanje, predvsem za 110kV do 500kV visokonapetostni in ultravisokonapetostni AC prenos linija scenariji, posebej uporabljeni za doseganje urejenega faznega premika trifaznih vodnikov.

Učinkovito obravnava težave, ki jih povzroča asimetrična razporeditev vodnikov med prenosom na dolge razdalje, kot je neuravnotežena kapacitivnost tok, prekomerne izgube v liniji, nihanja napetosti in anomalije relejne zaščite, s čimer se izboljša električno omrežje učinkovitost prenosa od vira ter zagotavljanje dolgoročnega varnega, stabilnega in zanesljivega delovanja prenosni sistem.

Izdelek uporablja dozorel protikorozijski postopek vročega cinkanja z enakomerno in gosto plastjo cinka. ki se močno oprijema, močno poveča odpornost proti koroziji in staranju ter se prilagaja težkim in zapletenim okoljih kot so obalna megla z visoko vsebnostjo soli, območja industrijskega onesnaženja in hladno snežno podnebje.

Izkoriščanje Qingdao Anbang Novo Dosežena je sodobna proizvodna baza Energy, standardizirana in tovarniško natančna proizvodnja s strogo kakovostjo kontrolni procesi, ki se uporabljajo od rezanja surovin, štancanja in varjenja do galvanizacije in poskusne montaže, učinkovito zagotavlja natančnost in doslednost komponent.

Ta fazno premični stolp iz pocinkanega kotnega jekla se lahko popolnoma prilagodi različnim nivojem napetosti, pogojem terena, in izpolnjuje zahteve glede oblikovanja linij in hkrati ponuja odlično strukturno trdnost ter odpornost na veter in potres tudi upošteva udobje sestavljanja na kraju samem in enostavnost prihodnjega vzdrževanja, zaradi česar je varen, učinkovit in stroškovno učinkovit prednostna rešitev za različne fazne prenove daljnovodov in novogradnje.

Temeljne prednosti

Odpornost proti koroziji, dolga življenjska doba

Uporablja vroče cinkanje s plastjo cinka debeline ≥85 μm, ki tvori gosto zaščitno plast, ki zagotavlja fizično in elektrokemično pregrado zaščita.

Življenjska doba na prostem brez vzdrževanja presega 30 let, primerna za težka okolja, kot sta obalna in industrijska območja.

Stabilna struktura

Iz visoko trdnega Q235/Q345 pocinkanega kotnega jekla as osnovni material z rešetkasto zasnovo.

Odpornost na veter ≥30 m/s, odpornost na ledeno pokritost ≥8 mm, seizmična intenzivnost 8, ki izpolnjuje zahteve glede obremenitve na zapletenih terenih in ekstremnih podnebjih.

Priročno vzdrževanje

Uporaba prenosnih stolpov iz pocinkanega kotnega jekla modularna oblika faznega ločevanja, ki omogoča natančno preklapljanje trifaznega vodnika brez premostitvenih žic.

The struktura je enostavna, kar znatno izboljša učinkovitost gradnje in vzdrževanja.

Tovarniška proizvodnja in nadzor kakovosti

Qingdao Anbang New Energy ima svojo tovarno v celoti standardizirana proizvodnja. Od pregleda surovin do končnega cinkanja in montaže, postopek je strog sledi nacionalnim standardom in zagotavlja dosledno delovanje vsakega faznega preklopnega stolpa iz pocinkanega kotnega jekla.

Prilagodljiva prilagoditev

Vrsta stolpa, višina in način preklopa faze so lahko prilagojeno glede na raven napetosti v liniji, razdaljo razpona in pogoje terena, primerno za različne moči projekti faznega preklopa daljnovodov.

Načelo delovanja izdelka

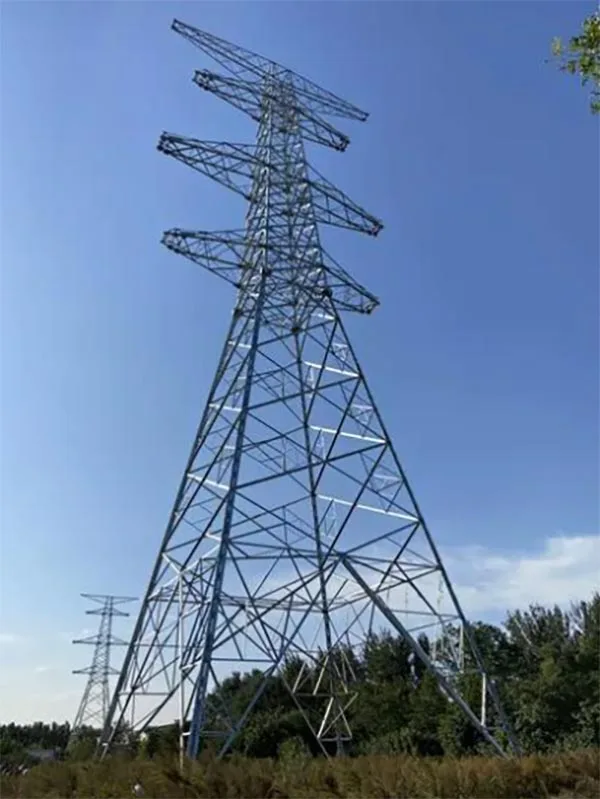

Fazni preklopni stolp iz pocinkanega kotnega jekla je specializiran stolp, ki se uporablja v daljnovodih za doseganje faza izmenjava trifaznih vodnikov.

V daljinskih daljnovodih izmeničnega toka lahko trifazni vodniki povzročijo neuravnoteženi kapacitivni tokovi zaradi asimetrične razporeditve, kar vodi do povečanih izgub v omrežju, napačnega delovanja rele zaščita in druga vprašanja.

Na stolpu so razporejene točke za obešanje vodnikov pri različne višine in položaji na telesu stolpa, kar omogoča, da fazni vodniki A, B in C urejeno zamenjajo položaje kot gredo skozi stolp.

S tem dosežemo periodični fazni premik, uravnotežimo trifazne kapacitivne tokove, zmanjša izgube v liniji ter izboljša učinkovitost prenosa in stabilnost delovanja električnega omrežja.

Njegovo jedro zanaša na visoki trdnosti in stabilnosti pocinkanega kotnega jekla, ki zagotavlja, da se napetost in razmik prevodnika ujemata varnost standardov med postopkom faznega premika.

Podrobnosti izdelka

Obdelava komponent

Vse kotne jeklene komponente prenosnega stolpa iz pocinkanega kotnega jekla so natančno odrezane, preluknjane in upognjene z dimenzijskimi tolerancami v skladu z GB/T 9787, da se zagotovi montaža natančnost.

Zaščita pred korozijo

Po odstranitvi rje se komponente potopijo v staljeni cink pri 450-460 °C, tvorijo plast zlitine cinka in železa z enakomerno pokritostjo brez zgrešene prevleke ali cinkovih izboklin. Mrtvi koti, kot npr luknje za vijake in zvari so popolnoma zaščiteni.

Struktura stolpa

Stolp uporablja rešetkasto nosilno strukturo z razumno razporeditvijo glavnega dela členi, diagonale in prečke, jasno definirane napetostne poti in natančna postavitev fazno premikajočega vzmetenja točke za zagotovitev varnega razmika vodnikov med faznim premikom.

Konfiguracija dodatne opreme

Opremljen z vroče pocinkanimi vijaki, podložkami, žeblji, lestvami in drugi dodatki z odpornostjo proti koroziji, ki so skladni s stolpom, kar preprečuje elektrokemično korozijo.

Tovarniški pregled

Vsak preklopni stolp iz pocinkanega kotnega jekla je dimenzioniran pregled, mehanski testiranje, merjenje debeline cinkanja in preverjanje poskusne montaže ter lahko zapusti tovarno šele po tem opravljanje teh testov.
