Kitajski dobavitelj kotnih jeklenih prenosnih stolpov
Kot glavni dobavitelj visokonapetostnih prenosnih stolpov, ki se zanaša na moč nacionalnih visokotehnoloških podjetij in celotno lokalno industrijsko verigo Qingdao,Nova energija Qingdao Anbangje že več kot deset let globoko vključen v področje inteligentne proizvodnje močnostnih jeklenih konstrukcij, pri čemer se osredotoča na osnovne potrebe visokonapetostnih in ultravisokonapetostnih daljnovodov ter ustvarja matriko izdelkov visokokakovostnih kotnih jeklenih transpozicijskih stolpov.
Kaj je kotni jekleni transpozicijski stolp？
Kotni jekleni transpozicijski stolp je ekskluzivni poseben stolp za visokonapetostne in ultravisokonapetostne daljnovode, z visoko trdnim kotnim jeklom Q235/Q355 kot glavnim materialom jedra, sestavljenim v prostorsko konstrukcijo s pomočjo vijačne povezave, osnovna funkcija pa je uresničiti periodično prostorsko izmenjavo položaja trifaznih vodnikov, laično povedano, to je izmenično menjavanje sedežev za trifazne vodnike.
Za razliko od navadnih kotnih jeklenih prenosnih stolpov, njegova strukturna zasnova namenja več pozornosti prostorski prilagodljivosti in stabilnosti sile prenosa žice ter dodaja posebne transpozicijske armature in strukture vodnika žice, ki lahko natančno prilagodijo fazni položaj žice, tako da trifazna žica zavzame različne prostorske položaje na celotni liniji, tako da uravnoteži električne parametre, kot je trifazna induktivnost, kapacitivnost in impedanca.
Kot ključni stolp za posebne stebre visokonapetostnih daljnovodov ne opravlja le osnovnih funkcij namestitve žice, nosilnosti, odpornosti proti vetru in potresu, temveč tudi učinkovito ščiti generatorje, transformatorje in drugo energetsko opremo, preprečuje relejno zaščito pred okvarami, zmanjšuje indukcijske motnje okoliških komunikacijskih vodov in zagotavlja varnost, učinkovitost in stabilnost prenosa na dolge razdalje.
Kakšne so klasifikacije prenosnega stolpa iz pocinkanega kotnega jekla?
Nova energija Qingdao Anbang kotni jekleni transpozicijski stolp ima popolno kategorijo, v kombinaciji s tremi osnovnimi dimenzijami napetostnega nivoja, načina transpozicije in strukturnega tipa, vsaka serija strogo sledi nacionalnim standardom proizvodnje električne energije, ob upoštevanju univerzalnosti in ekskluzivne prilagodljivosti ter natančno ustreza individualnim potrebam različnih projektov visokonapetostnega prenosa:
1. Po napetostnem nivoju
Pokriva visokotlačne kotne jeklene transpozicijske stolpe (110kV-220kV) in ultravisokotlačne kotne jeklene transpozicijske stolpe (≥330kV).
Thevisokonapetostni modelje primeren za industrijske parke in medregionalne daljnovode za prenos, da zadosti potrebam običajnega prenosa in prenosa na dolge razdalje.
Model UHV je zasnovan s strukturno ojačitvijo za optimizacijo gostote nosilca in nosilca vozlišča ter je primeren za magistralne daljnovode na dolge razdalje in velike zmogljivosti 500 kV in več, ki lahko dosežejo natančnejšo nastavitev faze in zagotovijo ravnovesje trifaznih parametrov.
2. Deli s transpozicijo
Razdeljen je v dve kategoriji: tip prenosa z enim stolpom in tip prenosa z dvojnim stolpom.
Tip transpozicije z enim stolpom ima kompaktno zasnovo s poenostavljeno strukturo in majhnim odtisom, ki je primeren za scenarije z omejenim prostorom na liniji, in lahko dokonča transpozicijo trifaznega vodnika na enem stolpu.
Tip prenosa z dvema stolpoma je priporočena shema za vode UHV 500 kV in več, ki uresničuje prenos žice s sinergijo dveh stolpov z večjo stabilnostjo in je primeren za scenarije prenosa z veliko obremenitvijo in prenosom na dolge razdalje ter je običajno opremljen z 1-2 nizoma prenosnih stolpov na vsakih 100 km proge.
3. Razdeljeno po strukturnem tipu
Razdeljen je na kotni jekleni transpozicijski stolp tipa vinskega kozarca, kotni jekleni transpozicijski stolp tipa mačje glave in kotni jekleni transpozicijski stolp suhega tipa.
Vrsta kozarca za vino je prilagojena vodoravni razporeditvi žic, operacija prenosa pa je priročna, kar je glavni izbor visokonapetostnih vodov.
Tip mačje glave ima trikotno razporeditev žice, ki ima izjemno odpornost proti vetru in ledu ter je primerna za kompleksna okolja, kot so obalna in alpska okolja.
Struktura suhega tipa ima veliko togost in močno nosilnost ter je primerna za velike obremenitve in scenarije prenosa z velikim razponom.
Specifikacije izdelka
|
Elementi parametrov |
Podrobne specifikacije |
|
Glavni material |
Q235B, Q355B visoko trdno ogljikovo strukturno kotno jeklo |
|
Veljavna raven napetosti |
110kV-1000kV (visoka napetost: 110kV-220kV, UHV: ≥330kV) |
|
Veljavna višina |
15m~50m (podpira nestandardne prilagoditve, primerne za različne scenarije prenosa) |
|
Specifikacije kotnega jekla |
∠50×5~∠200×20 (prilagojeno glede na napetostni nivo in zahteve glede obremenitve) |
|
Protikorozijski postopek |
Celotno vroče cinkanje, debelina cinkove plasti ≥85 μm, dodatna protikorozijska ojačitev na vozliščih |
|
Oblikovanje odpornosti proti vetru |
120 km/h ~ 180 km/h, lahko prilagodite in okrepite na zahtevo |
|
Potresna utrdba |
8-stopinjska seizmična intenzivnost, lahko jo prilagodite in okrepite za kompleksne delovne pogoje |
|
Transpozicijska natančnost |
Natančnost nastavitve faznega kota ±2°, kar zagotavlja trifazno ravnovesje parametrov |
|
Način povezave |
Visoko trdna vijačna povezava, opremljena s posebnimi pritrdilnimi elementi, proti popuščanju in proti koroziji |
|
Izvedbeni standard |
GB50017 Kodeks jeklenih konstrukcij, DL/T 646 Tehnični pogoji za izdelavo jeklenih cevnih konstrukcij za prenos in distribucijo itd. |
V katerih scenarijih se lahko uporabljajo kotni jekleni premestitveni stolpi?
|
Scenariji uporabe |
Temeljne zahteve |
Priporočena serija izdelkov |
Ključne tehnične značilnosti |
|
Visokonapetostni daljnovodi (električna omrežja na dolge razdalje, prenos koridorjev) |
Stabilna struktura, močna funkcija faznega prenosa, visoka odpornost na veter in led, dolga življenjska doba |
Standardni kotni jekleni prenosni stolpi, težki kotni jekleni prenosni stolpi |
Vroče pocinkano kotno jeklo Q235 / Q355 / Q420B; modularni vijačni sklop; zasnovan za transpozicijo prevodnika in izmenjavo faznega zaporedja; odpornost proti vetru do stopnje 11–12; nosilnost močnega ledu in snega. |
|
Mestna in primestna električna omrežja |
Kompaktna postavitev, varčevanje z zemljo, zanesljiva koordinacija izolacije, enostavna namestitev |
Jekleni prenosni stolpi s kotom srednje višine, jekleni prenosni stolpi z ozkim kotom |
Optimizirana velikost telesa stolpa za omejen mestni prostor; stabilna zmogljivost prenosa; nizki stroški temeljev; hitra gradnja in udoben kasnejši pregled. |
|
Gorska in hribovita območja |
Prilagodljiv zapletenemu terenu, visoka strukturna togost, malo vzdrževanja |
Kotni jekleni prenosni stolpi gorskega tipa, kotni jekleni prenosni stolpi prilagojeni naklonu |
Kotna jeklena konstrukcija visoke trdnosti; dobra stabilnost na pobočjih in neravnem terenu; močna odpornost proti koroziji; primeren za oddaljena območja s težkim prevozom. |
|
Industrijske in nove energetske cone (vetrne/sončne elektrarne, industrijski parki) |
Visoka nosilnost, proti vibracijam, proti prahu, prilagodljiv |
Prilagojeni kotni jekleni prenosni stolpi, kotni jekleni prenosni stolpi za velike obremenitve |
Popolnoma prilagodljiv način višine, razpona in transpozicije; združljiv z visokonapetostnimi nadzemnimi vodi v novih energetskih bazah; velika vzdržljivost v prašnem in vlažnem okolju. |
- View as

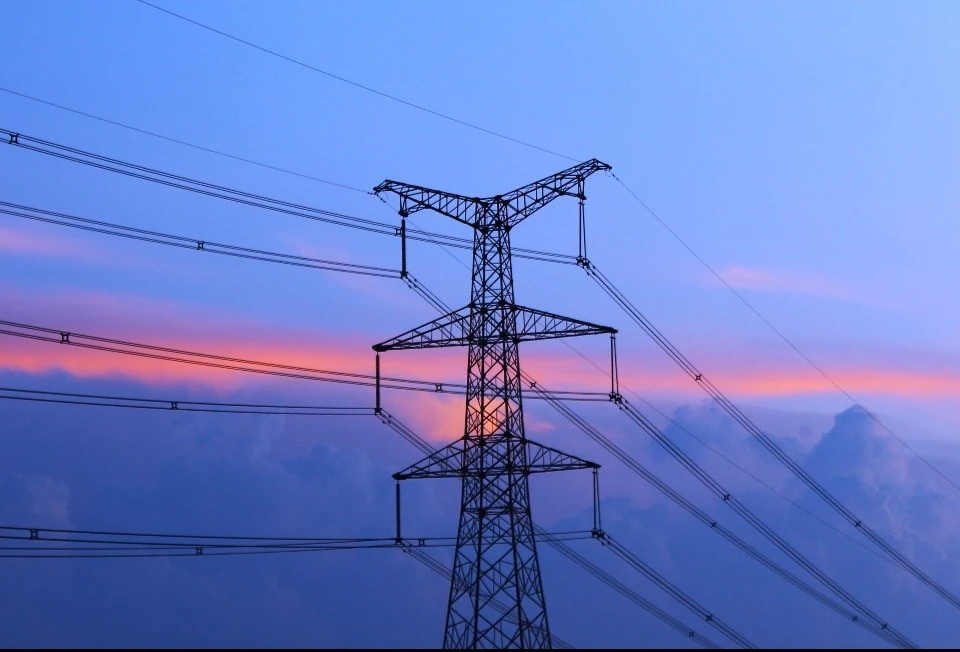

Transpozicijski stolp iz pocinkanega kotnega jekla
Tovarna nove energije Qingdao Anbang z obrtniškim znanjem in predanostjo predstavlja prenosni stolp iz pocinkanega kotnega jekla, jedrno fazno preklopno napravo za daljnovode za prenos električne energije. Zanaša se na napredno vojaško tehnologijo obdelave in združuje izjemno stabilnost z dolgotrajno odpornostjo proti koroziji, posebej zasnovan za ultravisokonapetostne daljnovode. Ponuja rešitev na enem mestu za problem trifaznega neravnovesja, ki zagotavlja varno delovanje električnega omrežja trideset let, zaradi česar je prednostna in zaupanja vredna izbira za projekte električnih omrežij na nacionalni ravni.
Visokonapetostni kotni jekleni transpozicijski stolp
Anbang New Energy, ki se nahaja v mestu Qingdao na Kitajskem, je tovarna virov z močnimi zmogljivostmi. Z natančno proizvodnjo se osredotoča na raziskave, načrtovanje in obsežno proizvodnjo visokonapetostnih kotnih jeklenih transpozicijskih stolpov, ki zagotavljajo visoko zmogljive in zelo zanesljive podporne rešitve za fazni premik za globalne projekte prenosa ultra visoke napetosti.
Kotni jekleni prenosni stolp za prenos moči
Kotni jekleni prenosni stolp za prenos moči je specializiran rešetkasti železni stolp, ki se pogosto uporablja v visokonapetostnih in ultravisokonapetostnih daljnovodih. Če iščete zanesljivega proizvajalca in dobavitelja, prosimo izberite Anbang, mi lahko ponudimo tehnično podporo.
Kotni jekleni rešetkasti prenosni stolp
Anbang je profesionalni dobavitelj kotnega jeklenega rešetkastega transpozicijskega stolpa. Ta trpežni izdelek je specializirana struktura daljnovoda, ki se pogosto uporablja v visokonapetostnih in izjemno visokonapetostnih projektih prenosa električne energije, ki se običajno uporablja za 110kV, 220kV, 330kV in nad električnimi omrežji.
Kotni jekleni stolp s faznim premikanjem
Kotni jekleni fazno premični stolpi so specializirane rešetkaste strukture za visokonapetostne/ekstra visokonapetostne (EHV) AC prenosne vode, izdelane iz standardiziranega kotnega jekla prek vijačnega sklopa. Združujejo mehansko stabilnost običajnih kotnih jeklenih stolpov s ključno funkcijo prenosa trifaznega vodnika. Če želite najti celovito rešitev za vaš projekt, se obrnite na Anbang.

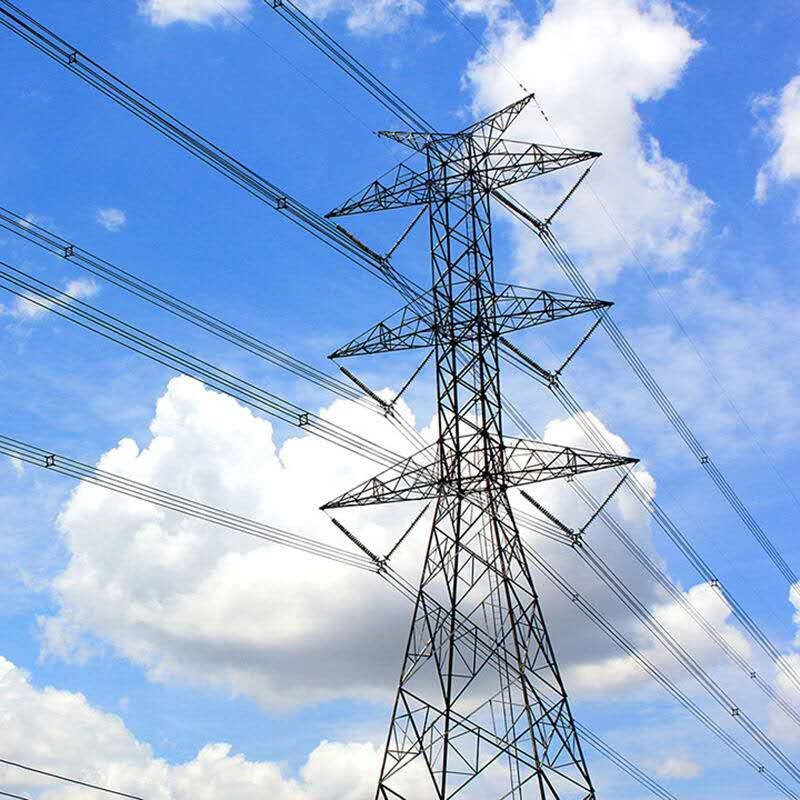

Pocinkani kotni jekleni stolp za prenos moči
Pocinkani kotni jekleni stolpi za prenos električne energije, ki jih proizvaja tovarna Qingdao Anbang, so rešetkaste jeklene konstrukcije, ki se pogosto uporabljajo za podporo nadzemnih daljnovodov v električnih omrežjih. Izdelani iz vroče valjanih kotnih jeklenih profilov in zaščiteni z vročim cinkanjem, ti stolpi nudijo visoko mehansko trdnost, odlično odpornost proti koroziji in dolgo življenjsko dobo (običajno 40–50 let). Njihova odprta rešetkasta zasnova zmanjšuje obremenitev vetra, hkrati pa povečuje strukturno učinkovitost, zaradi česar so primerni za različne nivoje napetosti (10 kV do več kot 800 kV) in pogoje terena.
Kot zanesljiv Kotni jekleni prenosni stolp proizvajalec in dobavitelj na Kitajskem imamo svojo tovarno. Če želite kupiti kakovostne in trajne izdelke, nas kontaktirajte.
