Tovarna Durable Tangent Tower na Kitajskem

Kot glavni hrbtenični stolp nadzemnih prenosnih vodov ravninski stolp predstavlja več kot 80 % skupnega števila prenosnih stolpov v omrežju. Je najpogosteje uporabljen osnovni tip stolpa v infrastrukturi električnega omrežja, prenosu novih energetskih obratov in projektih nadgradnje mestnega in podeželskega električnega omrežja.

Nova energija Qingdao Anbang, ki se opira na proizvodno bazo jeklenih konstrukcij Shandong in kopičenje tehnologije nacionalnega visokotehnološkega podjetja, je globoko vključen v raziskave in proizvodnjo celotne industrijske verige jeklenih konstrukcij prenosa.

Naša tovarna je razvila polno napetostno serijo izdelkov iz jeklenih stolpov z ravnim kotom, ki pokrivajo glavne pogoje prenosa 35 kV, 110 kV, 220 kV in 330 kV, vključno z vsemi vrstami stolpov, kot so zasnove v obliki Gan, čaše, sove in ovnovega roga.

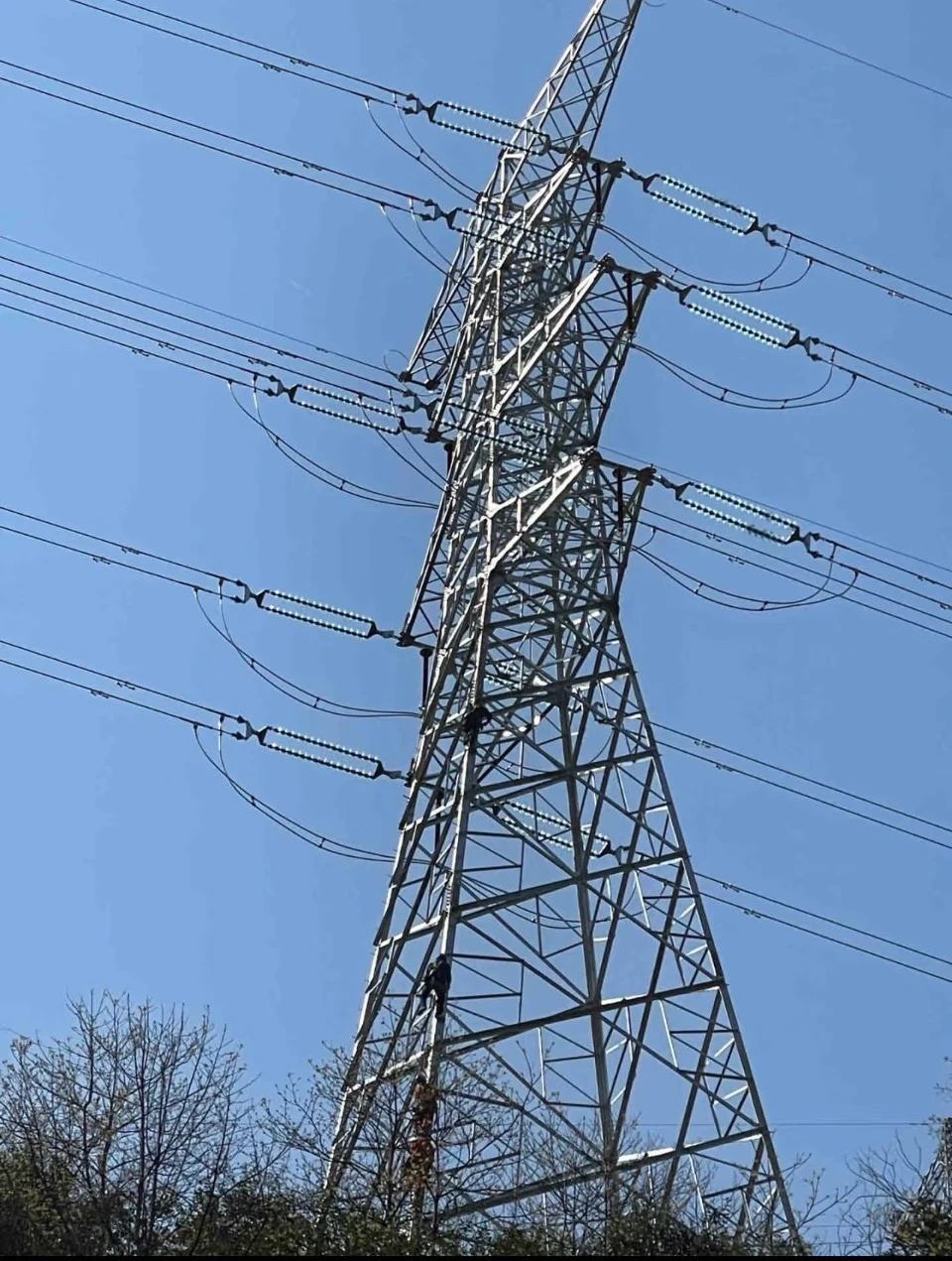

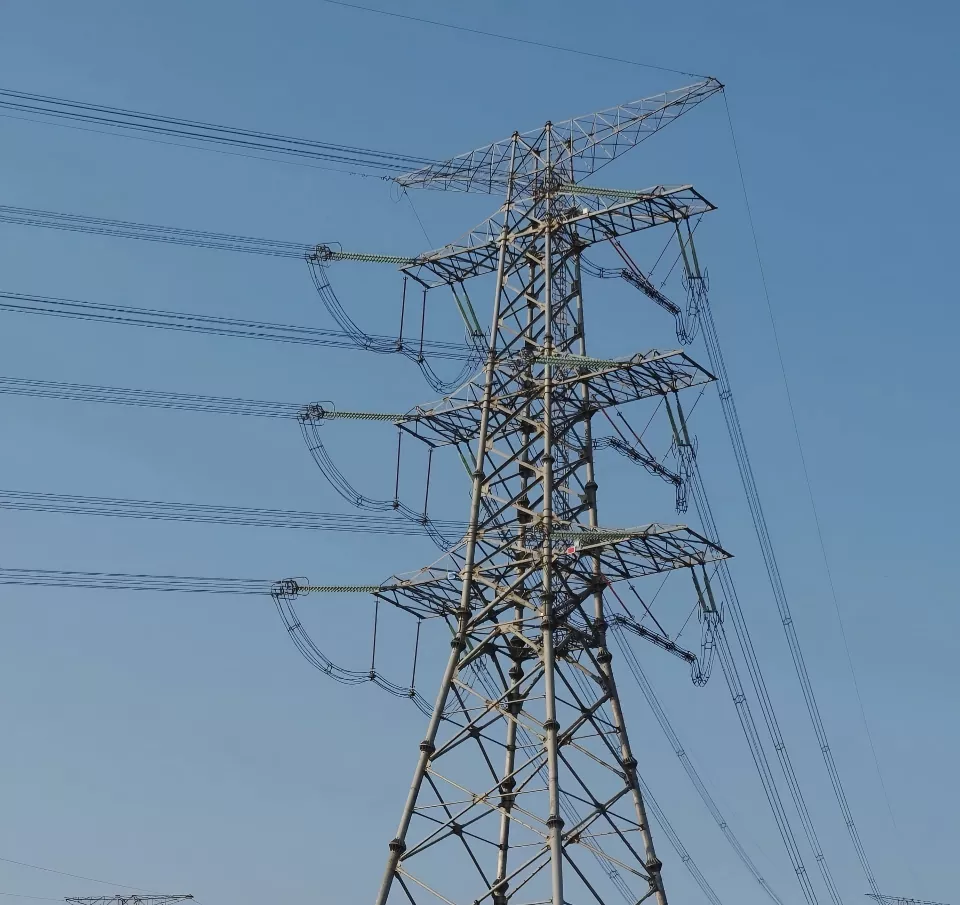

Kaj je Tangent Tower?

Anbang Tangent Towers so postavljeni kot ekskluzivne nosilne strukture za ravne prenosne odseke, ki nosijo samo težo vodnikov in ozemljitvenih žic, obremenitev ledu in vodoravnih obremenitev vetra, ne da bi prenašali vzdolžno napetost in kotno napetost linij.

Osredotočeni na mehansko zasnovo lahkih nosilcev, zaščito proti koroziji, odporno proti vremenskim vplivom v vseh pogojih, natančno strukturno optimizacijo ter priročno gradnjo in vzdrževanje, so prilagodljivi različnim infrastrukturnim scenarijem, kot so ravnine, hribi, gore, obalna okolja z visoko vlažnostjo in solnim pršenjem ter novi energetski parki.

Zagotavljajo stabilen, dolgotrajen in stroškovno učinkovit podporni sistem jeklene konstrukcije za prenosne koridorje na dolge razdalje, hkrati pa izpolnjujejo zahteve projekta za dostavo fotonapetostne in vetrne energije, transformacijo omrežja v mestno-podeželsko in medprovincialno električno omrežje, ki služi kot temeljna nosilna osrednja komponenta novih omrežij za prenos energije.

Naš sistem specifikacij stolpov celotne serije

1. Nizkonapetostna konvencionalna serija (35kV/110kV)

Predvsem zgornji stolpi v obliki črke Z in poenostavljeni suhi stolpi z nizkimi in lahkimi telesi stolpov, majhnim odtisom temeljev, primerni za mestna in podeželska distribucijska omrežja, mestne prenosne veje in majhne bližnje nove energetske projekte, povezane z omrežjem.

2. Visokonapetostna serija trank (220kV/330kV)

Standardni ravni stolpi suhega tipa in skodelice v obliki skodelice, optimiziran razmik med kraki in koordinacijsko razdaljo izolacije, zadostna redundanca togosti, primeren za glavne daljnovode električnega omrežja, medregionalne magistralne daljnovode in odhodne vode velikih vetrnih in sončnih elektrarn.

3. Kompaktna specializirana serija

Kompaktni ravni stolpi z ozko osnovo, ki zmanjšujejo razpon korenine stolpa in odtis koridorja, primerni za projekte na območjih z omejenimi zemeljskimi viri, v bližnjih stanovanjskih območjih in omejenih ekoloških koridorjih; združljiv tudi z majhnimi koti in manjšimi zavoji, kar povečuje prilagodljivost pri postavitvi linij.

4. Splošni strukturni parametri

Glavni materiali so nizkolegirano jeklo visoke trdnosti Q345B in Q420, okvirna konstrukcija polnega stolpa, sestavljena z sorniki, trapezoidna stožčasta zasnova telesa stolpa, višina stolpa od 18 m do 75 m, primerna za običajne dolžine razpona od 80 m do 400 m, strogo v skladu s specifikacijo GB50545 Power Transmission Line Design Specification in DL/T jekleno strukturo industrijski standardi za proizvodnjo in proizvodnjo.

Glavne prednosti izdelka

(1) Strukturna optimizacija

Zanašajoč se na tehnologijo simulacije in analize strukture končnih elementov, so prečni prerez, nagnjena razporeditev materiala in skupna napetost telesa stolpa optimizirani na celotnem območju, pri čemer se opušča tradicionalna zasnova odvečnega materiala.

Pod pogojem, da izpolnjujejo nacionalne zahteve glede obremenitev glede odpornosti proti vetru, odpornosti proti potresom in prekrivanja z ledom, je lastna teža telesa stolpa optimizirana za 12 % ~ 18 %, pot prenosa sile nosilca je jasna, natančnost nadzora odklona pa je boljša od povprečja v industriji.

Koreninska odprtina temeljev je manjša, hkrati se zmanjšata količina izkopa zemeljskih del in poraba betona, kar močno zmanjša stroške pridobivanja zemljišč in gradbenih del ter doseže optimalno ravnovesje med redundanco konstrukcijske varnosti, stopnjo izkoriščenosti materiala in stroški projekta.

(2) Odporen proti koroziji

Anbang sprejme celoten postopek vročega cinkanja po nacionalnem standardu.

Jeklo je potopljeno v celotno območje, debelina cinkove plasti pa je enakomerna in stabilna ≥ 85 μm, v kombinaciji s pasivacijo in tesnilno obdelavo, da se upre obalni slani razpršitvi, industrijski kislini in alkalijam, vlažni kondenzaciji, dežju, snegu in zmrzovanju-odtaljevanju ter drugi okoljski koroziji.

Osnovna življenjska doba zasnove izdelka je 50 let, protikorozijska plast pa med delovanjem na prostem počasi propada, kar močno zmanjša pogostost kasnejših operacij in vzdrževanja popravil barve ter odstranjevanja rje, zmanjša stroške delovanja in vzdrževanja celotnega življenjskega cikla ter se prilagodi zapletenim regionalnim okoljem, kot je obala Shandong, visoka vlažnost v notranjosti ter hud mraz in led na severu.

(3) Samorazvita varnostna patentna struktura

Opremljen s patentirano strukturo proti plezanju Anbang New Energy, ki jo je mogoče reciklirati, je stolp opremljen z zložljivim dostopnim pedalom, ki se samodejno reciklira in skrije, ko je vsakodnevno neuporaben, kar preprečuje, da bi nepomembno osebje plezalo v nasprotju s predpisi.

Samo strokovno operativno in vzdrževalno osebje lahko odklene in razširi vzdrževalni kanal, ob upoštevanju varnostne zaščite dela na visoki nadmorski višini in nadzora javne varnosti, zapolnjevanja varnostnih vrzeli tradicionalnih stolpov brez zaščite in enostavnega vzpenjanja ter izpolnjevanja zahtev standardizacije varnosti električnega omrežja.

(4) Prefabricirana modularna proizvodnja

Celotna tovarna komponent stolpa standardizira zarezovanje, luknjanje in predhodno montažo, vse luknje za vijake pa so natančno usklajene in ni potrebe po sekundarnem rezanju in varjenju na mestu, potrebno pa je čisto spajanje in sestavljanje vijakov.

Lahka cepitev komponent, brez težav s cestnim prevozom in udoben prenos razgibanih gorskih cestnih odsekov.

Poenostavljen postopek namestitve, skrajšan delovni čas na visoki nadmorski višini in sinhrono zmanjšani stroški gradbene delovne sile in obdobja gradnje, primeren za nujna popravila električnega omrežja in paketne hitre projekte infrastrukture, priročno razstavljanje in spreminjanje ter zamenjavo komponent in ima sekundarno vrednost ponovne uporabe.

(5) Prilagoditev širokemu spektru okolij

Strukturna zasnova pokriva 8 stopenj odpornosti proti potresu, 12 stopenj odpornosti proti vetru in težke razmere ledu.

Žilavost jekla se ne poslabša v hudo mrzlih in nizkotemperaturnih okoljih, strukturna učinkovitost obalnih okolij z visoko vsebnostjo soli pa je stabilna.

Oblika temeljev je fleksibilno prilagojena izkopanim temeljem, temeljem plošč in plitvim zakopanim stopničastim temeljem, primerna za večkratno geologijo blata, pobočij, gora in ravnin, brez obsežne transformacije lokacije.

Primeren je za nestandardne scenarije, kot so periferni prenosni koridorji novih energetskih postaj in povezovanje vodov v oddaljenih gorskih območjih.

(6) Celotna veriga nadzora kakovosti

Kot nacionalno visokotehnološko podjetje je Anbang vzpostavil sistem nadzora kakovosti celotnega procesa za ponovni pregled tovarne jekla, preskušanje točnosti zareze, odkrivanje napak zvara, testiranje pocinkane plasti in test simulacije obremenitve.

Strogo primerjajte proizvodne standarde državnega omrežja in južnega energetskega omrežja Kitajske z močno medsebojno zamenljivostjo komponent in ničelnim odstopanjem v velikostih dobave serij, da zagotovite doslednost serijske postavitve vodov.

Scenariji uporabe

Visokonapetostni/nizkonapetostni hrbtenični neposredni prenosni kanal državnega omrežja in lokalnega električnega omrežja;

Fotovoltaične elektrarne in vetrne elektrarne pošiljajo novo energijo v posebne vode;

Nadgradnja mestnega in podeželskega električnega omrežja, transformacija podeželskega omrežja in notranji napajalni vodi v industrijskih parkih;

Projekti prenosa električne energije v omejenih koridorjih, kot so hribovite gore, obalne obale in ekološki rezervati;

Paketno mreženje ravnih vodov na dolge razdalje in podpornih stolpov, odpornih na napetost, za izgradnjo celotnega prenosnega sistema.

Podporne storitve za podjetja

Nova energija Qingdao Anbangzagotavlja celovite rešitve na enem mestu, od zgodnjih pregledov linij, oblikovanja po meri stolpa, poglobljenega preverjanja risb do tovarniške množične proizvodnje in proizvodnje, distribucije logističnih vozil, tehničnih navodil za namestitev na kraju samem in poznejših integriranih storitev delovanja in vzdrževanja.

Podpiramo prilagajanje izvoza v tujino, prilagojene raziskave in razvoj nestandardnih parametrov, zanašamo se na prednosti proizvodne zmogljivosti industrijskega parka Jiaozhou Intelligent Manufacturing Industrial Park, zagotavljamo hitro dostavo v velikem obsegu in nudimo zanesljivo podporo za jeklene konstrukcije za domače in tuje energetske infrastrukturne projekte s stabilno proizvodno zmogljivostjo, trdo jedro kakovosti in celovito storitev.
