Kotni stolp iz jeklenega satja

Qingdao Anbang New Energy se pri zagotavljanju storitev celotnega procesa zanaša na globalno dobavno verigo in ekipo tehničnih storitev od zgodnje zasnove projekta in proizvodnje po meri do vodenja namestitve na kraju samem in poprodajnega delovanja ter vzdrževanje.

Zagotovili smo rešitve kotnih jeklenih satnih stolpov za več novih energetskih in energetskih projektov v Jugovzhodna Azija, Evropa, Afrika in druge regije.

Lahko se hitro odzovemo in dostavimo izdelke visoke kakovosti glede na zahteve glede lokalnega podnebja, standardov in urnika gradnje, ki podpirajo globalno čisto energijo in infrastrukturo razvoj.

Naš izdelek ima kot jedro mrežasto strukturo satja, ki se integrira visoka nosilnost tradicionalnih kotnih jeklenih stolpov z visoko stabilnostjo satjastih konstrukcij.

The glavni material je visoko trdno vroče valjano kotno jeklo, ki ustreza nacionalnim standardom in uporablja dolgotrajno vroče namakanje protikorozijski postopek pocinkanja. Podpira popolno prilagoditev parametrov za višino stolpa, obremenitev, odpornost proti vetru ravni in še več.

Izdelek združuje tudi kompaktno strukturo, majhen odtis, močan veter in potresno odpornost, in nizki stroški vzdrževanja. Skladen je z mednarodnimi in domačimi standardi, kot sta ISO 9001 in GB/T 2694, primeren za srednje in nizko visoke (15–60 metrov) visoke strukture na področju obnovljive energije, energije, komunikacij, varnosti in drugo področjih, ki zagotavljajo učinkovite, varne in stroškovno učinkovite podporne rešitve za globalne projekte.

Temeljne prednosti

Tehnološka podpora za krepitev patentov: Naši jekleni kotni satovi stolpi so opremljeni s patentirano ojačitvijo tehnologija za jeklene komponente, ki se uporabljajo v stolpih za prenos električne energije (CN223937740U).

Stolp je zgrajen z skrbno izbrano vroče valjano kotno jeklo visoke trdnosti, kot je Q355B/Q345B, skupaj z odebeljenimi vozličastimi ploščami (≥5 mm) in osnovne plošče (≥16 mm). Vsaka serija je opremljena s potrdilom o materialu in vključno s preskusi mehanske učinkovitosti spektroskopska analiza in natezni testi.

Izjemna strukturna zmogljivost: Kotni jekleni stolp iz satja je skladen s prostorsko trikotno mehansko sistem in uporablja kotno jeklo visoke trdnosti, ki zagotavlja stabilno težišče z odpornostjo na močan veter in led.

Avtor: oblikovanje trikotne podpore skozi objemke, navojne palice in navojne tulce, trdnost in togost glavnega kota jekla so znatno povečani brez vrtanja, kar preprečuje poškodbe osnovnega materiala in izboljša splošno nosilnost za več kot 30 %.

Dolgotrajna zaščita pred korozijo: Osnovni protikorozijski postopek uporablja vroče cinkanje (peskanje do rjavenja stopnja odstranitve Sa2.5), z debelino cinkove plasti ≥86 μm (v skladu s standardi GB/T 13912).

Lahko je nadgrajen na sestavljena protikorozijska rešitev v skladu z zahtevami kupca, primerna za težka okolja, kot je npr obalno visoka slana megla in industrijska območja.

Učinkovita gradnja: Način povezave uporablja predvsem sornike z delnim varjenjem kot dodatek. Segment stolpa montaža se zaključi prek avtomatizirane montažne platforme.

Tovarniško izdelani neodvisni polni segmenti stolp uporabljajo krožne spoje plošča-plošča, kar odpravlja tradicionalne povezave plošč. Varjeni šivi se pregledajo nedestruktivno (UT/MT), da se zagotovi trdnost povezave.

Prilagodljiva prilagoditev: Nudimo storitve prilagajanja vseh parametrov (višina/obremenitev/vmesnik). Višine stolpa razpon od 15 do 60 metrov, z nosilnostjo 500–5000 kg, popolnoma primeren za fotovoltaični ojačevalnik postaje, merjenje vetra za vetrno energijo, komunikacijske bazne postaje in druge različne zahteve.

Široki scenariji uporabe: Primerno za prenos energije (ultra-visoka napetost / visoka napetost), komunikacijska osnova postaje, podpora vetrne energije, zaščita pred strelo, monitoring in druga področja, ki pokrivajo višine od 5 do 80 metrov.

Kompaktna struktura satja zmanjša odtis za 10%-15% v primerjavi s tradicionalnimi kotnimi jeklenimi stolpi, zaradi česar je bolj primeren za omejene prostore v mestnih predmestjih, kmetijskih zemljiščih in gorskih območjih.

Parametri specifikacije

Scenarij uporabe

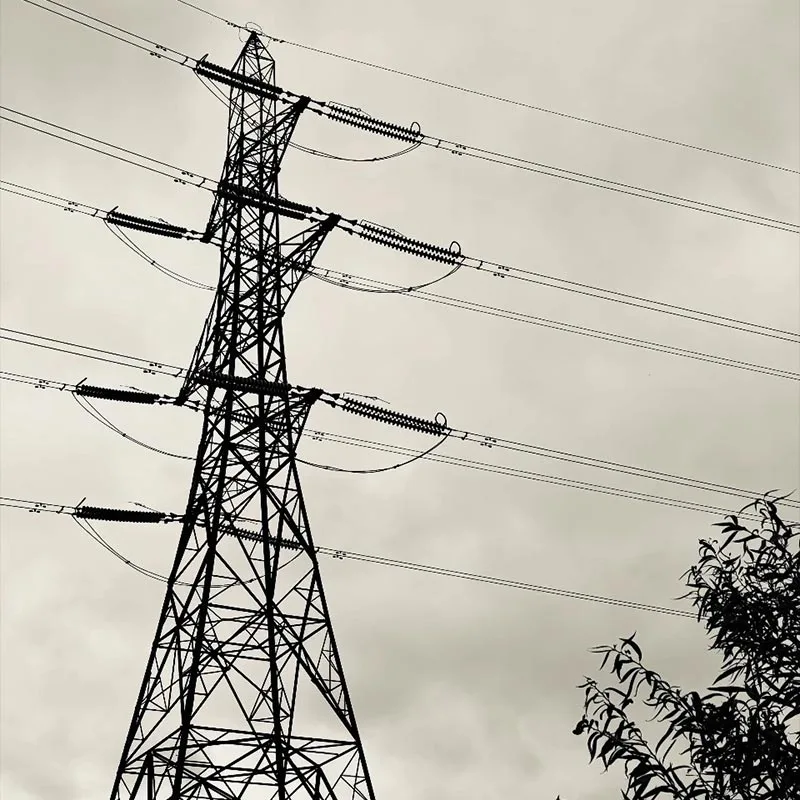

Prenos električne energije: Visokonapetostni / ultravisokonapetostni daljnovodi, obnova podeželskega omrežja, park podporni stolpi za napajanje.

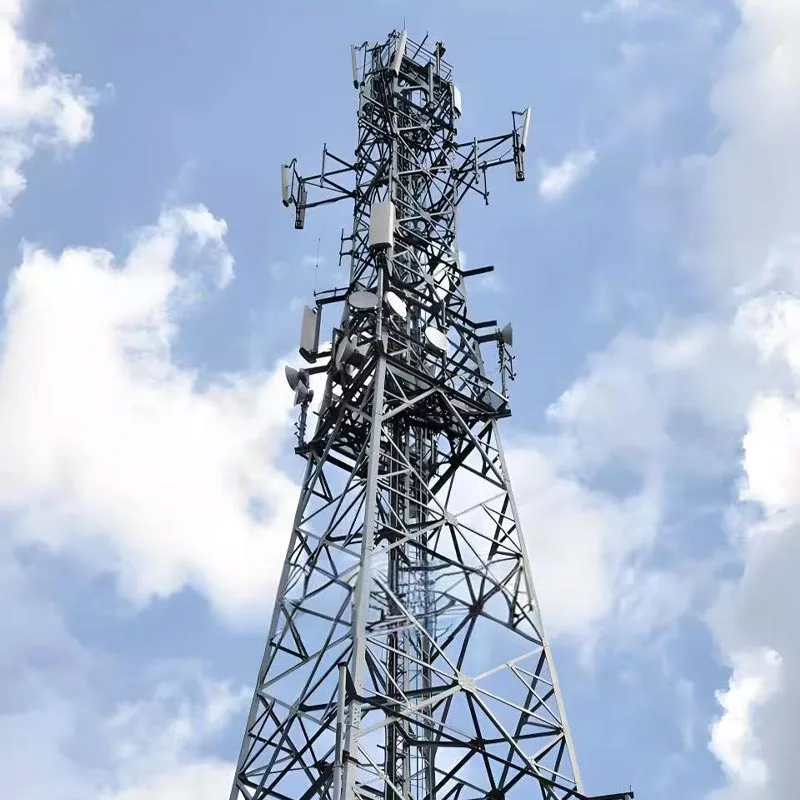

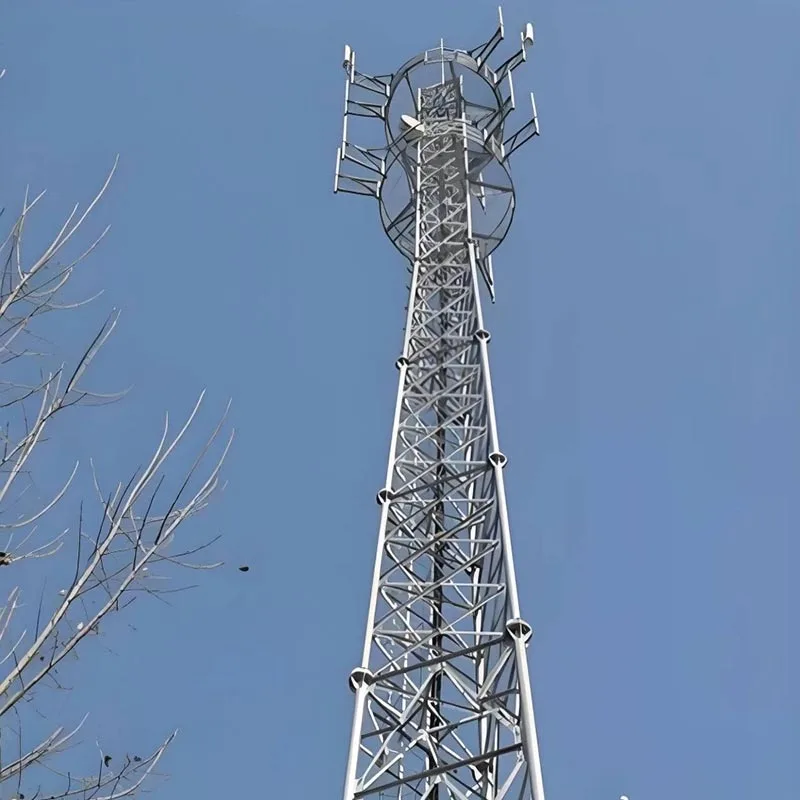

Komunikacijske bazne postaje: 5G/4G makro bazne postaje, nosilci za mikro postaje, pokritost s signalom v mestih in na podeželju stolpi.

Podpora vetrne energije: stolpi za merjenje vetra, stolpi za zbirne linije, nadzor terenskih postaj in strele zaščitni stolpi.

Fotovoltaično shranjevanje energije: Komunikacijski stolpi za fotovoltaične elektrarne, varnostni nadzorni stolpi na lokaciji.

Industrijski nadzor: Daljinski nadzorni stolpi za rudnike, naftna polja, reke, preprečevanje gozdnih požarov itd.

Komunalni inženiring: Mestna razsvetljava, nadzor prometa, nadzor vremena, strelovodni stolpi.

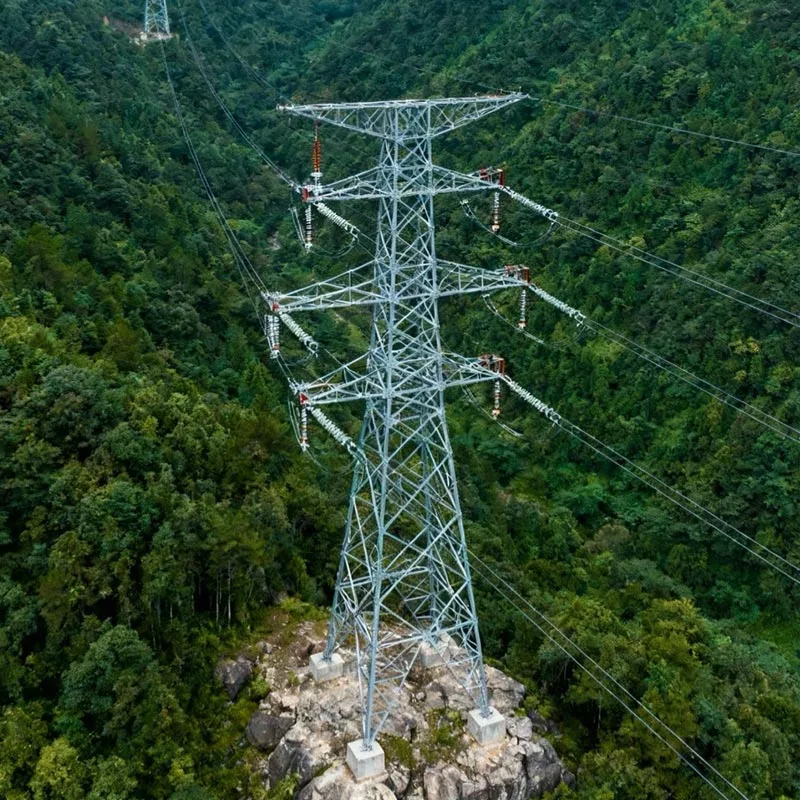

Gorsko / primestno: Lahki stolpi za območja s kompleksnim terenom, lažji transport in namestitev.

pogosta vprašanja

1. Kakšna je razlika med kotnim jeklenim satnim stolpom in tradicionalnim kotnim jeklenim stolpom?

V primerjavi s tradicionalnimi kotnimi jeklenimi stolpi: mrežasta struktura v obliki satja optimizira pot prenosa sile, povečanje nosilnosti za 15%–20% z enako količino jekla, kar zagotavlja boljšo odpornost proti vetru in potresu odpornost in večjo učinkovitost pri modularnem sestavljanju.

2. Kako je zaščita pred korozijo prilagojena za globalne projekte?

Standardno vroče cinkanje (plast cinka ≥86 μm), prestane 96-urni test slanega pršenja brez rjavenja;
Za obalne scenarije z visoko vsebnostjo soli, industrijske in druge scenarije dvojna protikorozijska rešitev z vročim cinkanjem in zagotovljena je fluoroogljikova prevleka, ki podaljša življenjsko dobo na 35–40 let;
Vsi pritrdilni elementi so vroče pocinkani, vijačne povezave pa uporabljajo premaz Dacromet za preprečevanje lokalne korozije.

3. Kakšen je dobavni cikel za izdelke po meri?

Standardni izdelki (15–30 metrov): na voljo na zalogi, odpremljeno v 7–15 dneh;
Izdelki po meri (30–60 metrov, vključno s posebnimi zahtevami proti koroziji/obremenitvi): odvisno od izvedbe kompleksnost, proizvodnja je končana v 20–45 dneh, z zagotovljenim vodenjem namestitve in tehnično podporo.

4. Na katere ključne točke je treba biti pozoren med namestitvijo in vzdrževanjem?

Namestitev: Izvesti mora ekipa s kvalifikacijami za namestitev visokih struktur, sestavljena strogo v skladu z risbami, z navorom vijakov, ki ustreza standardom (sorniki M24 ≥ 400 N·m), da se zagotovi navpičnost;
Vzdrževanje: Vsaki 2 leti preverite debelino pocinkanja in tesnost vijakov; opravi celovit pregled po tajfunih ali potresih; popravite protikorozijsko plast vsaka 3 leta na obalnih območjih in ponovno izmerite odpornost na ozemljitev vsake 1–2 leti.

5. Katerim mednarodnim/domačim standardom je izdelek skladen?

Domači standardi: GB/T 2694 "Tehnični pogoji za proizvodnjo daljnovodnih stolpov", GB 50017 "Jeklo Standard za načrtovanje konstrukcije", GB 50135 "Standard za načrtovanje visokih zgradb";
Mednarodni standardi: sistem vodenja kakovosti ISO 9001, ASTM, DIN, JIS itd., In lahko zagotovijo ustrezne dokumente o skladnosti v skladu z zahtevami države projekta.
