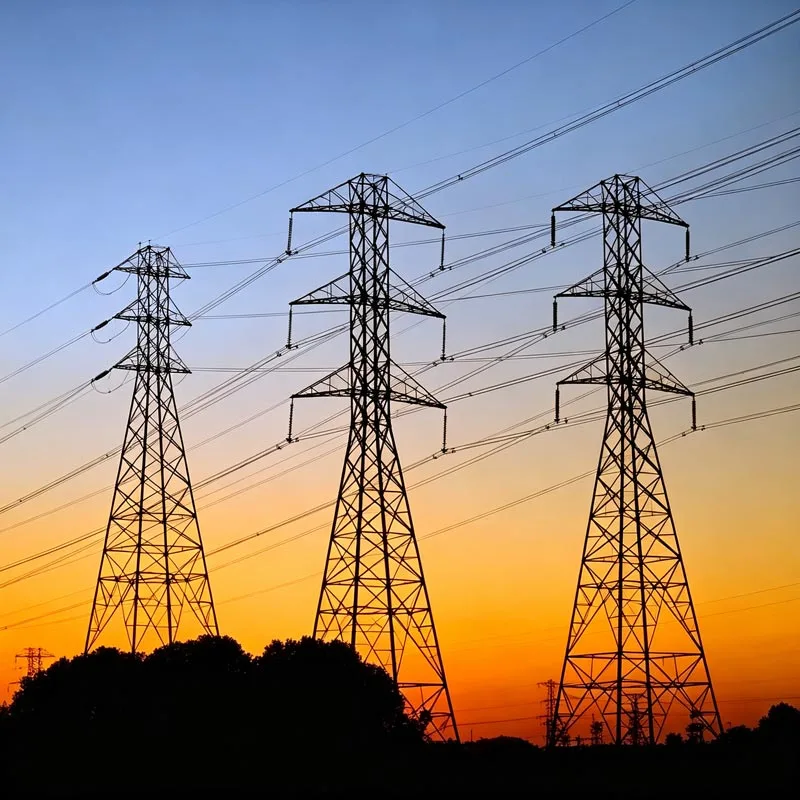

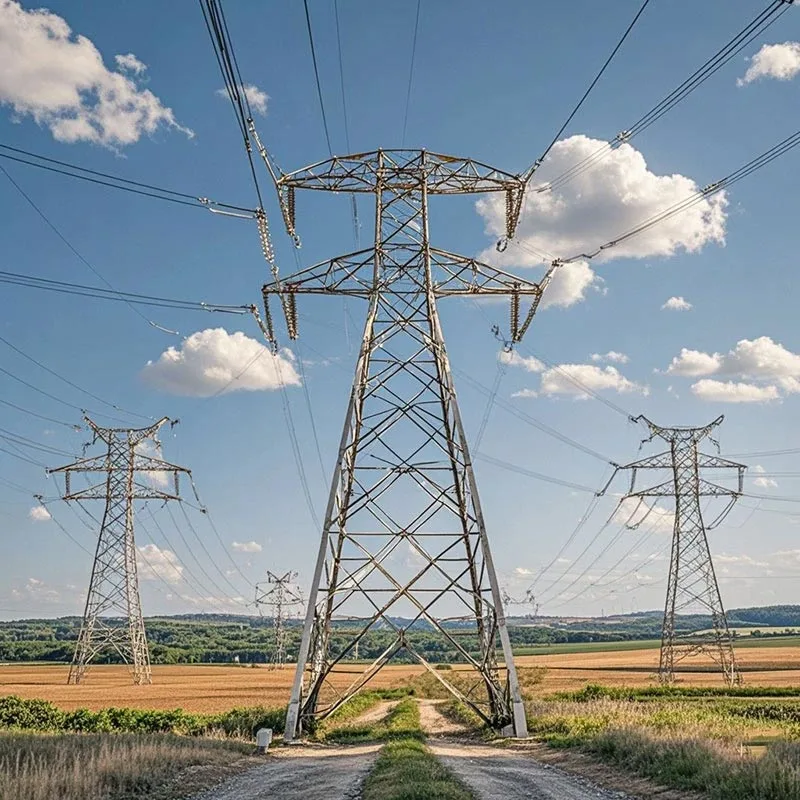

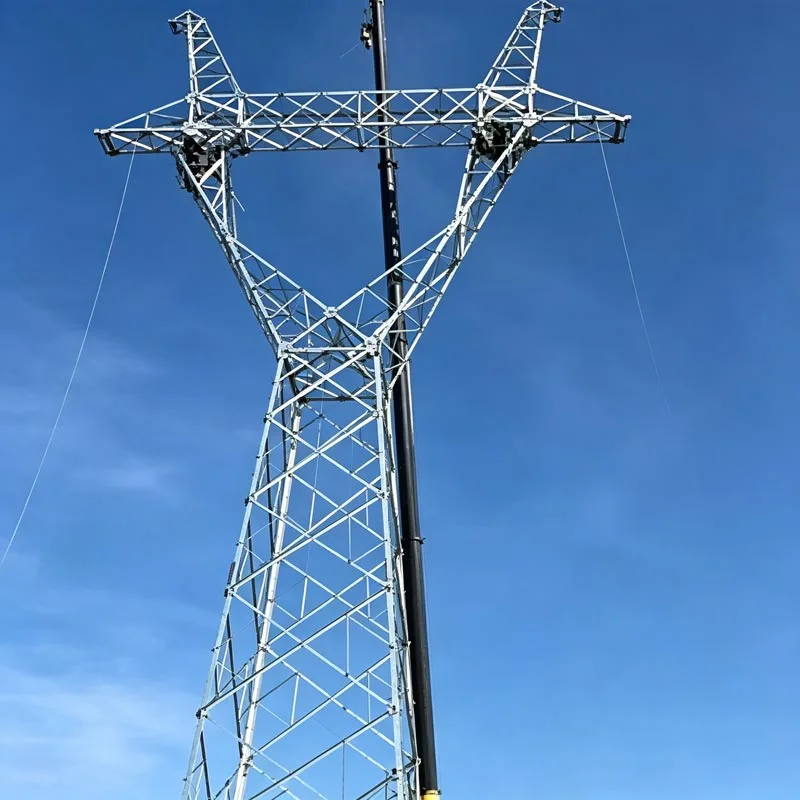

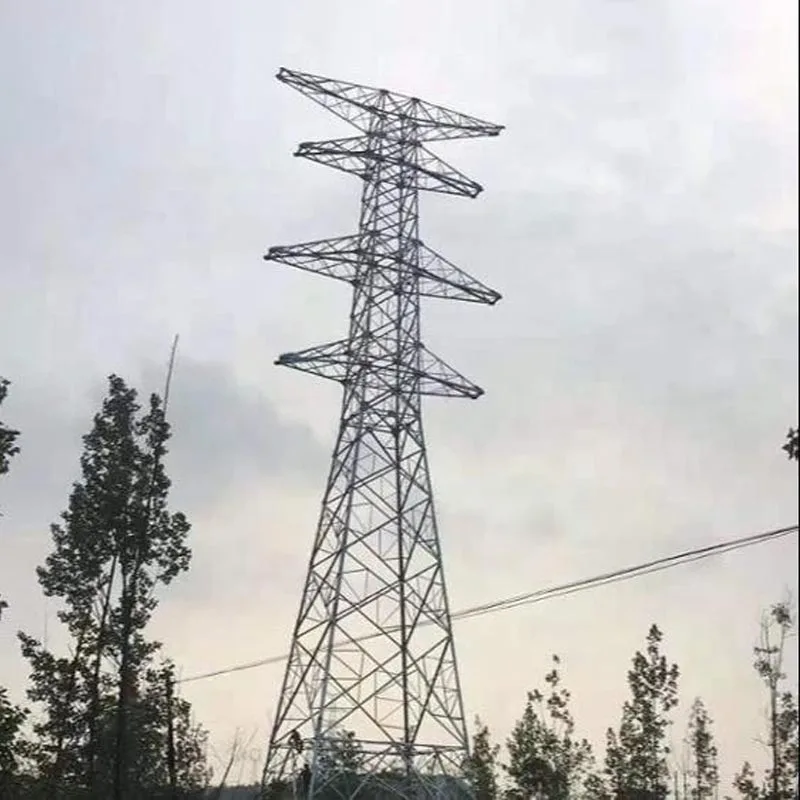

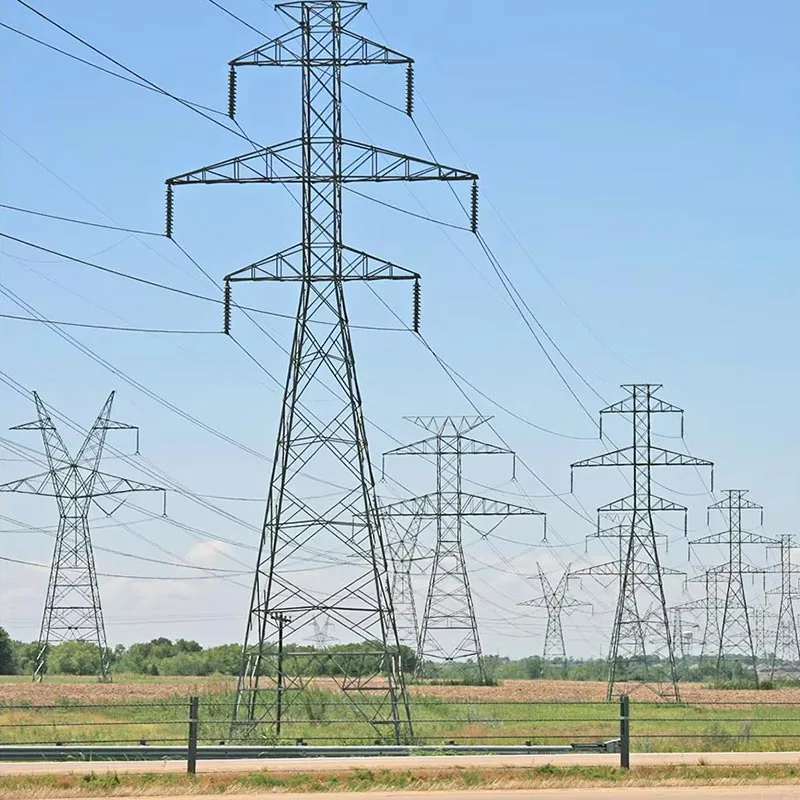

Pocinkani kotni jekleni stolp za prenos moči

Svetovno povpraševanje po zanesljivi, učinkoviti in trajnostni energetski infrastrukturi še nikoli ni bilo tako izrazito. Na srce te infrastrukture je stolp za prenos električne energije, kritična komponenta, ki določa učinkovitost, varnost in dolgo življenjsko dobo električnih omrežij. Med različnimi strukturnimi rešitvami, ki so na voljo, pocinkano kotno jeklo Stolpi za prenos električne energije so postali industrijski standard za visoko in ultra visoko napetost (UHV) prenosna omrežja po vsem svetu.

Ta uvod določa tehnični in ekonomski kontekst za jeklene kotnike stolpi, kar upravičuje njihovo splošno sprejetje. Začne se z orisom izzivov, s katerimi se soočajo elektroenergetska podjetja, kot je npr potreba po prenosu moči na velike razdalje, hkrati pa kljubovati težkim okoljskim elementom.

Papir se nato nadaljuje za opredelitev obsega študije, ki se osredotoča na ključne prednosti, strogost proizvodnje in uporabo v resničnem svetu teh stolpov.

S poudarjanjem njihove modularne zasnove, stroškovne učinkovitosti in robustnega zaščitnega premaza ta razdelek postavlja oder za podrobno raziskovanje, kako pocinkani kotni jekleni stolpi izpolnjujejo sodobne zahteve po moči zaradi česar so nepogrešljiva prednost za energetsko varnost in odpornost omrežja.

Prednost izdelka

1. Odpornost proti koroziji in dolga življenjska doba

Vse komponente so podvržene vročemu pocinkanju, pri čemer na površini nastane gosta cinkova prevleka (debeline ≥85 μm). Ta prevleka učinkovito izolira jeklo pred zrakom, vlago in korozivnimi mediji ter preprečuje rjavenje in korozijo.

Storitev življenjska doba lahko doseže 30-50 let, kar močno zmanjša kasnejšo pogostost vzdrževanja in podaljša servisni cikel stolp.

2. Visoka stroškovna učinkovitost

V primerjavi s palicami iz masivnega jekla se pri rešetkasti zasnovi porabi manj jeklenega materiala, kar zmanjša stroške surovin. Na Hkrati so deli standardizirani, kar poenostavi proizvodni proces, zmanjša proizvodnjo in stroški prevoza.

Zasnova vijačne povezave prav tako zmanjša stroške postavitve na kraju samem in tako doseže visoko zmogljivost in nizko naložbo ter je primeren za obsežno promocijo in uporabo.

3. Močna vsestranskost in prilagajanje

Lahko se prilagodljivo oblikuje in prilagodi glede na različne napetostne ravni (35kV-1000kV), terene (ravnine, gore, obalna območja) in zahteve glede obremenitve.

Lahko se izdela v viseče stolpe, napenjalne stolpe, transpozicijski stolpi in posebni prehodni stolpi, ki se popolnoma prilagajajo različnim scenarijem prenosa moči in srečanja različne potrebe različnih projektov.

4. Enostavno vzdrževanje in priročna namestitev

Način vijačne povezave nadomešča varjenje, kar je priročno za montažo in demontažo na mestu. Dnevno pregled in zamenjavo delov je mogoče izvesti hitro brez obsežne opreme, kar zmanjša vzdrževanje težave in stroški dela.

Standardizirani deli prav tako zagotavljajo udobje kasnejšega vzdrževanja in zamenjave, izboljšanje učinkovitosti delovanja in vzdrževanja.

Parameter

Primer projekta

Študija 1: Projekt prenosa UHVDC ±800 kV Shanbei-Anhui (Kitajska)

Kot ključni projekt kitajskega UHV hrbteničnega električnega omrežja je ta projekt ključnega pomena za optimizacijo regionalnih energetskih virov razporeditev ter zagotavljanje varne in zanesljive oskrbe z električno energijo.

Projekt je sprejel prenos moči iz pocinkanega kotnega jekla stolpov, ki jih je dobavil Anhui Hongyuan (povezan s Shandong Electric Engineering & Equipment Group), s skupno 103 stolpov in skupno težo 7.084 ton.

Stolpi so bili izdelani iz kotnega jekla visoke trdnosti Q355 z vročim potapljanjem obdelava z galvanizacijo (debelina cinkove prevleke ≥85 μm) za zagotovitev odpornosti proti koroziji v kompleksnih zunanjih okoljih.

Zahvaljujoč standardizirani zasnovi in vijačni povezavi so bili stolpi dobavljeni 5 mesecev pred rokom in postali prvi dobavitelj, ki je dokončal celotno dobavo kotnih jeklenih stolpov v celotni liniji, ter kakovost izdelkov in Lastnik je visoko ocenil učinkovitost gradnje.

Partnerske stranke in certifikati

Filipini: Nacionalna omrežna korporacija Filipinov (NGCP)
Projekti: daljnovodi 230kV, 500kV (npr. Hermosa-San Jose 500kV)
Nabava: stroge revizije kakovosti, zahteva skladnost z ASTM/AS/NZS

Tajska: Tajska uprava za proizvodnjo električne energije (EGAT)
Projekti: 230 kV, 500 kV (npr. 500 kV vod Tongsong-Songkhla)
Predkvalifikacija: obvezni tovarniški pregled in tipski preskus.

Malezija: Tenaga Nasional Berhad (TNB)
Standardi: MS (malezijski standardi), IEC, ISO 1461 cinkanje
Poudarek: širitev omrežja 275 kV, 500 kV in integracija obnovljivih virov

Vietnam: Nacionalna korporacija za prenos električne energije (EVNNPT)
Projekti: 500 kV (npr. termoelektrarna Nam Dinh 1 do Thanh Hoa)

Vietnam: Nacionalna korporacija za prenos električne energije (EVNNPT)
Projekti: 500 kV (npr. termoelektrarna Nam Dinh 1 do Thanh Hoa)
Obseg: velika množična naročila (10.000+ ton na projekt)

pogosta vprašanja

V: Kateri materiali se uporabljajo za stolpe za prenos moči iz pocinkanega kotnega jekla?

O: Običajno kotno jeklo visoke trdnosti, kot je Q355 / Q345B / Q235B (kitajski standard) ali enakovreden razredu ASTM A572 50, EN S355JR. Materialni certifikati (MTC) so priloženi vsaki seriji.

V: Katere napetostne ravni lahko podpirajo vaši stolpi?

O: Dobavljamo celotno serijo: 10kV, 35kV, 66kV, 110kV, 132kV, 220kV, 230kV, 330kV, 400kV, 500kV, 765kV
Podpira tudi oddajne stolpe za enosmerni tok in strelovodne stolpe, strukture transformatorskih postaj.

V: Ali lahko izdelate po risbah strank?

O: Da. Sprejemamo risbe, ki jih oblikuje stranka (PDF / CAD / DXF). Nudimo tudi optimizacijo oblikovanja, konstrukcije izračun in po potrebi analiza napetosti.

V: Kakšno površinsko obdelavo uporabljate?

A: Vroče cinkanje (HDG) po ISO 1461, GB/T 13912, ASTM A123/A153.

V: Kako dolga je življenjska doba?

O: V normalnem atmosferskem okolju 30–50 let. Na močno korozivnih območjih lahko z ustreznim trajanjem doseže 20–30 let oblikovanje.

V: Kakšne certifikate imate?

● Sistem vodenja kakovosti ISO 9001
● ISO 14001 ravnanje z okoljem
● ISO 45001 Zdravje in varnost pri delu
● CE (EN 1090 za jeklene konstrukcije)
● AWS / CWB certifikat za varjenje
● Poročila tretjih oseb: SGS, BV, Intertek
