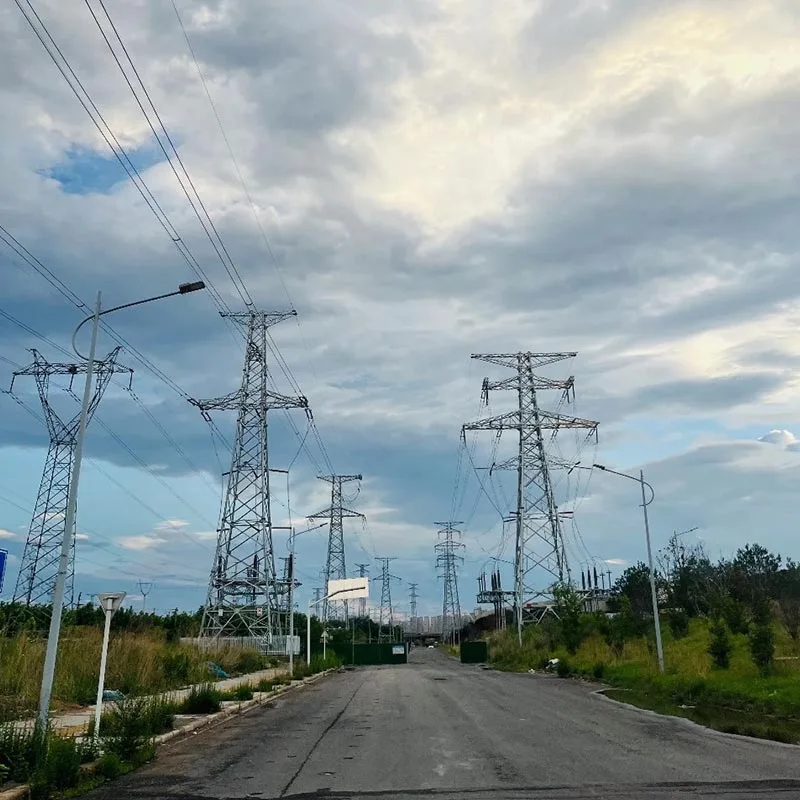

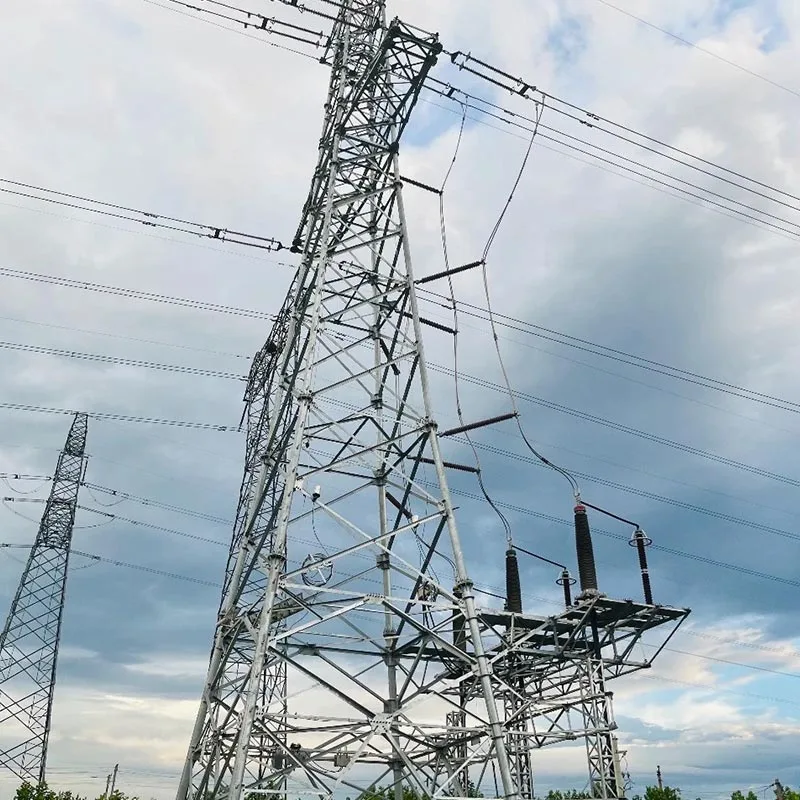

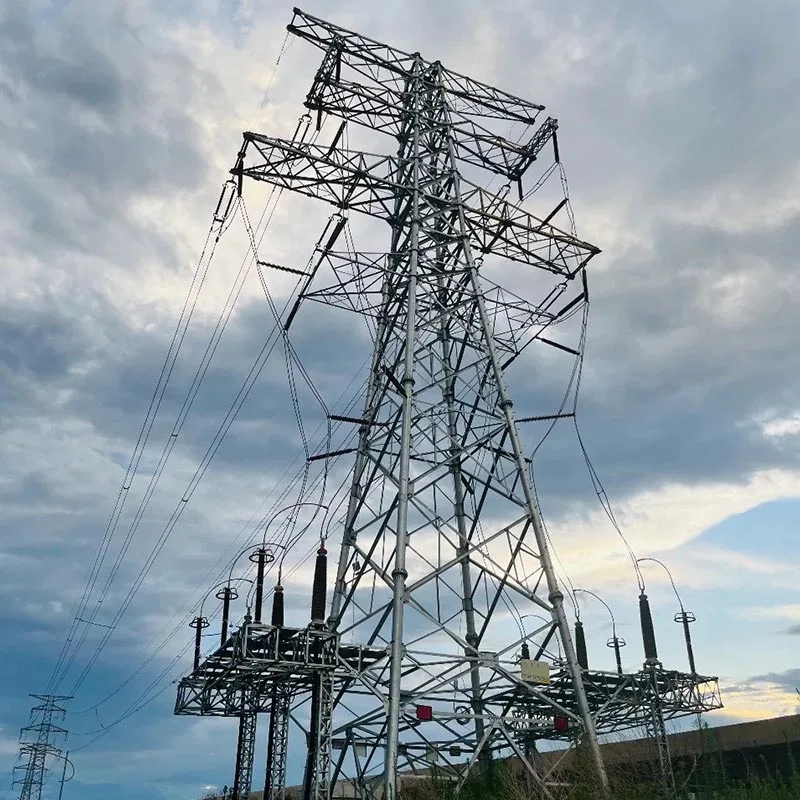

220kV kotni jekleni stolp daljnovoda

220kV kotni jekleni stolpi Qingdao Anbang New Energy so izdelani s podporo Sodobna kemična tovarna Qingdao Jiaozhou. Uporabljajo kotna jekla visoke trdnosti, kot sta Q355B in Q420, z rešetkastim sornikom strukturo povezave.

Oblikovani in izdelani strogo v skladu z nacionalnimi in mednarodnimi standardi, so združuje visoko trdnost, visoko odpornost proti koroziji, enostavno namestitev in močno prilagodljivost, ki zagotavlja stabilno podporo za 220 kV visokonapetostne daljnovode.

Pogosto se uporabljajo v ravninah, gorskih območjih, obalnih regijah in različni drugi tereni, ki prispevajo k izgradnji novih elektroenergetskih sistemov v različnih državah.

Temeljne prednosti

Največja strukturna trdnost, izjemna odpornost na nesreče: 220kV kotni jekleni stolp daljnovoda, zasnovan s trikotnimi/štirikotnimi mrežastimi strukturami, debelina glavnega materiala ≥8 mm, potresna odpornost do do stopnje VIII, ki lahko prenese 12-stopenjsko nevihto, 50-milimetrsko ledeno prevleko in močne padavine. Deluje stabilno v obalna območja s tajfuni in gorska območja, nagnjena k vetru, z enakomerno porazdelitvijo obremenitve in vodilnimi v panogi zmogljivost proti prevračanju.

Pametna tovarniška proizvodnja z natančnostjo, nadzorom kakovosti v celotnem procesu: Qingdao Jiaozhou ima svojo proizvodno bazo s CNC rezanjem, inteligentnim izsekovanjem in popolnoma avtomatiziranim vročim cinkanjem proces, opremljen s patentiranimi napravami za ojačitev, varjenje in oblikovanje, natančnost komponent ±1 mm in 100 % izdelki opravijo mehanske teste in preskuse odpornosti proti koroziji, preden zapustijo tovarno.

Odporen proti koroziji in vzdržljiv, brezskrben skozi celotno življenjsko dobo: Stolp uporablja vroče pocinkan dvoslojni protikorozijski postopek z debelino cinkove plasti ≥85 μm, odporen na slano pršilo ter kisline in alkalije, z življenjsko dobo več kot 30 let v obalnih vlažnih okoljih, ne zahtevajo pogostega vzdrževanja, kar zmanjša skupne stroške življenjskega cikla.

Enostavna in učinkovita namestitev, primerna za kompleksne scenarije: modularne vijačne povezave, ni potrebe za veliko opremo, hitra montaža na mestu; stolp prilagojen dizajn, prilagodljiv različnim terenom in vremenu pogojev, kar skrajša čas gradnje za več kot 30 %.

Inteligentne podporne nadgradnje, učinkovito in natančno delovanje in vzdrževanje: Izbirni nagib kot, hitrost vetra, spremljanje zaledenitve in video terminali, s podatki, do katerih dispečer električnega omrežja dostopa v realnem času, doseganje 24-urnega zavedanja stanja in zgodnjega opozarjanja na napake, izboljšanje učinkovitosti delovanja in vzdrževanja za več kot 30 %.

Podrobnosti izdelka

Material jedra: Stolp uporablja vroče valjano visoko trdnost Q355B/Q420 enako kotno jeklo, meja tečenja ≥355MPa, mehanske lastnosti ustrezajo standardom.

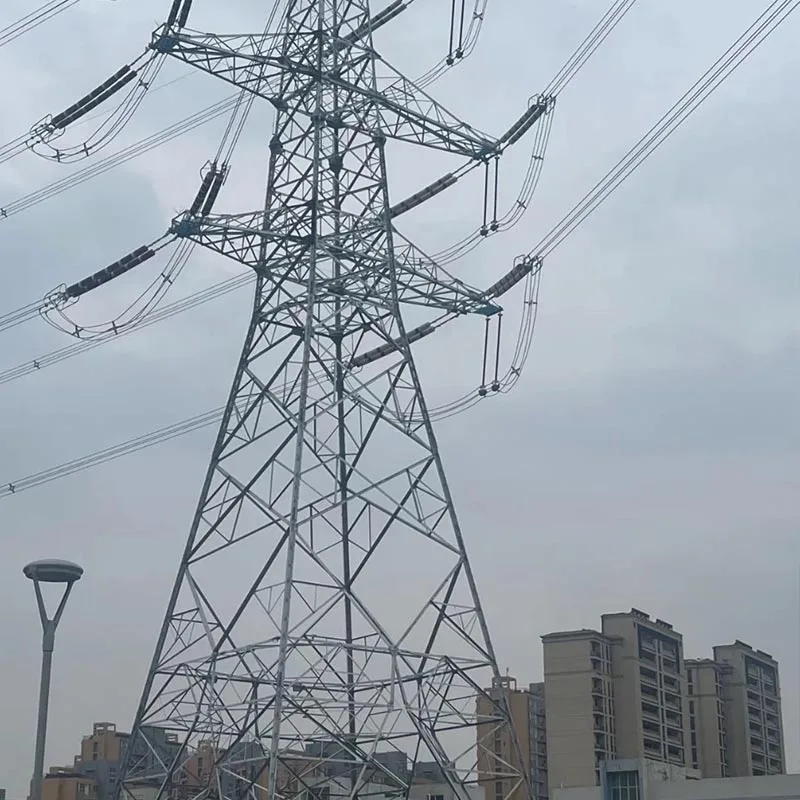

Strukturna oblika: 220kV kotni jekleni stolp za daljnovod je rešetkasti samonosni stolp, vključno s skodelico, suho likom, mačjo glavo, kompaktno, višina 25–60 m, napetostni nivo 220 kV.

Postopek povezave: vijačna povezava visoke trdnosti razreda 8.8, brez varjenja na mestu, visoka montaža natančnost, močna stabilnost.

Protikorozijska obdelava: Popolnoma avtomatsko vroče cinkanje, enakomeren in gost sloj cinka, v skladnost z GB/T 13912 in drugimi mednarodnimi standardi.

Združljivost temeljev: Opremljeno s stopničastimi temelji, zalitimi piloti, skalnim sidrom temelje, primerne za različne geološke razmere.

Patentirane funkcije: ima več patentov, vključno z ojačitvijo jeklenih komponent, podstavkom stolpa napeljave za varjenje in korekcijo oblikovanja, izboljšanje strukturne stabilnosti in natančnosti obdelave.

Izbira uporabe izdelka

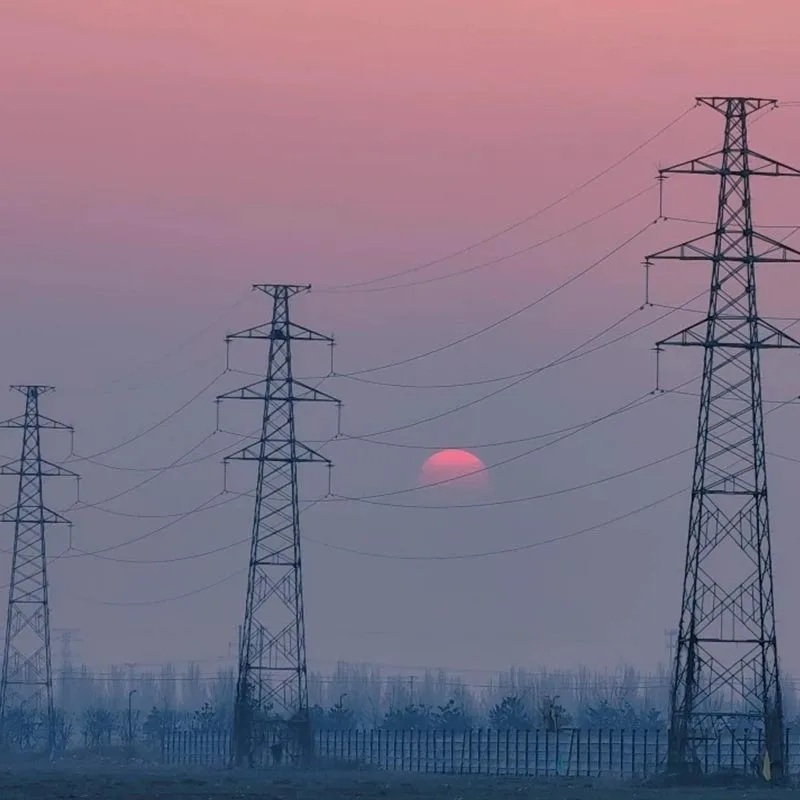

Ravnine in odprta območja: Raje imajo stolpe v obliki skodelice ali navpičnega tipa, z velikimi razponi prečk in urejena razporeditev vodnikov, primerna za daljnovode z visoko zmogljivostjo.

Gorska in hribovita območja: Izberite stolpe v obliki sove ali kompaktne, z majhnimi odtisi, odlično odpornost na veter in led, prilagojena zahtevnemu terenu in ozkim prehodom.

Območja obalnega tajfuna / razpršene soli: Po meri ojačani protikorozijski stolpi, odebeljen cink prevleka, glavni materiali visoke trdnosti, odporni na tajfune in korozijo s solnim pršenjem, zagotavljanje varnosti obalnih električna omrežja.

Novi priključni vodi za energetsko omrežje: Primerno za odvode vetrne energije in fotovoltaike baze, ki podpirajo vodnike z velikim prerezom, ki izpolnjujejo potrebe po prenosu visoke moči na dolge razdalje novih energije.

Mestni primestni prenos: Kompakten tip stolpa, zmanjšanje rabe zemlje, uravnoteženje električne varnosti in prilagajanje urbane krajine.

Razlogi za izbiro Anbanga

Moč lokalne proizvodnje: Lastna tovarna v Jiaozhou, Qingdao, z registriranim kapitalom 50 milijonov juanov, več kot desetletje globoko vključen v stolpe za prenos električne energije, stabilna proizvodna zmogljivost, pravočasno dostava in storitve za projekte nacionalnih omrežij.

Tehnična patentna zaščita: Večjedrni patenti za prenosne stolpe, optimizirane strukture in procese, zmogljivost izdelka, ki presega industrijske standarde, ter večjo varnost in zanesljivost.

Garancija storitve celotnega procesa: Od načrtovanja, proizvodnje in transporta do namestitve vodenje ter poprodajno delovanje in vzdrževanje, rešitev na enem mestu s hitrim odzivom in brez skrbi poprodajne storitve.

Certificiranje nacionalnega standarda kakovosti: Strogo upoštevanje nacionalnega in mednarodnega omrežja in industrijski standardi, trojni pregledi, vključno s sledljivostjo surovin, inšpekcijo kakovosti procesa in končano testiranje izdelkov, s kvalificiranim poročilom, izdanim za vsak stolp.

Novo energetsko strateško sodelovanje: Osredotočen na podporo nove energetske moči, izdelkov, združljivih z novimi energetskimi sistemi, pomoč pri doseganju ciljev "dvojnega ogljika" in nadgradnja nacionalne in mednarodne konstrukcije omrežja.
