Kotni jekleni stolp daljnovoda 330kV

Kotni jekleni stolp Qingdao Anbang New Energy 330 kV je visokonapetostna prenosna jedrna oprema neodvisno razvilo in izdelalo podjetje na podlagi kitajskih potreb po gradbeništvu in izkoriščanju proizvodne prednosti lastne tovarne.

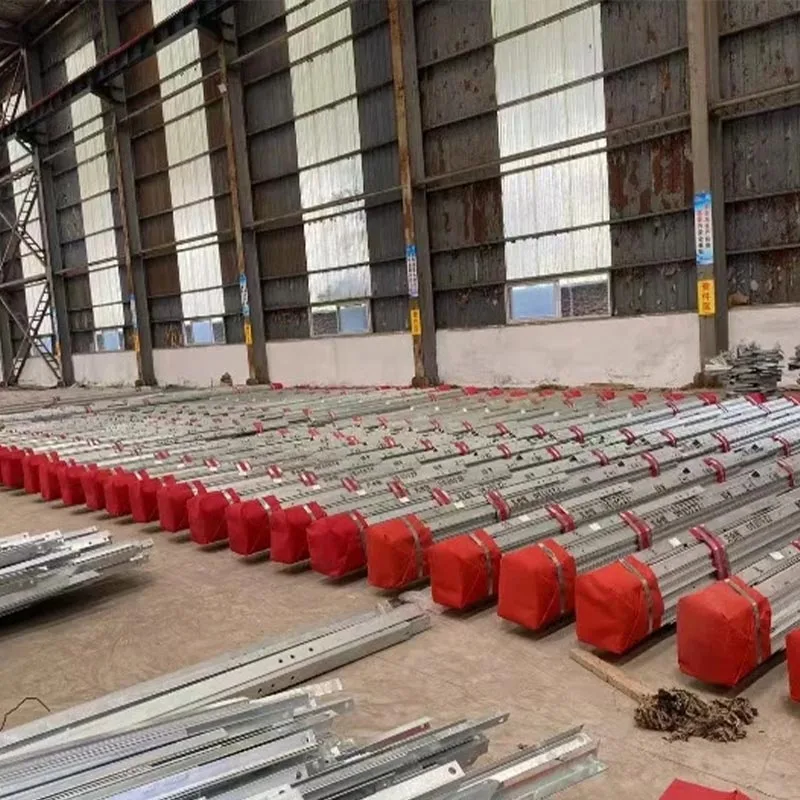

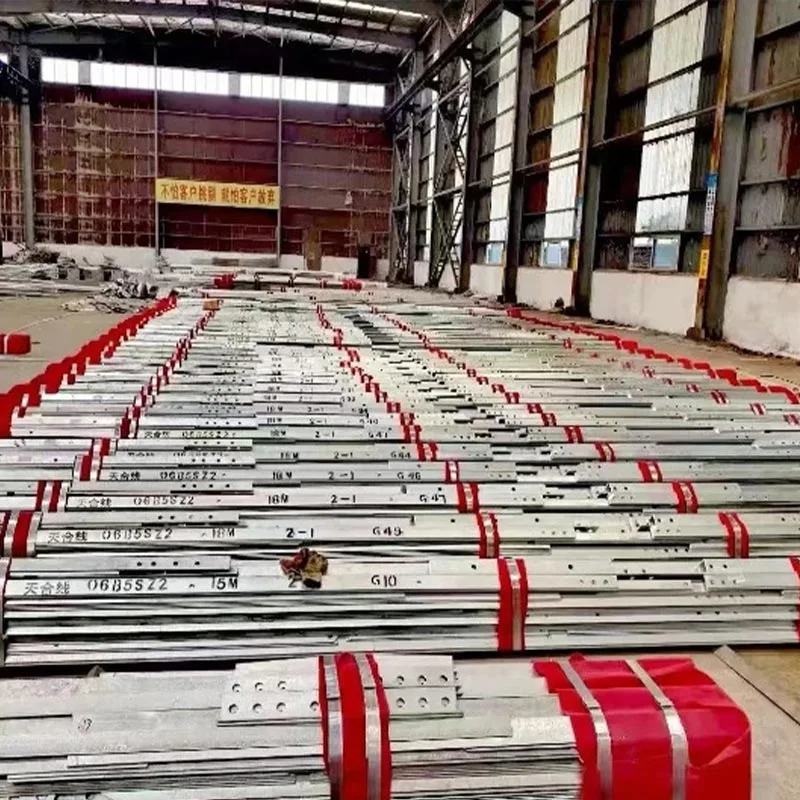

Ta stolp je izdelan iz visokokakovostnega kotnika jeklo Q235B, Q345B in Q420B, obdelano z natančnim rezanjem, varjenjem, vročim cinkanjem in drugimi strogimi postopkov.

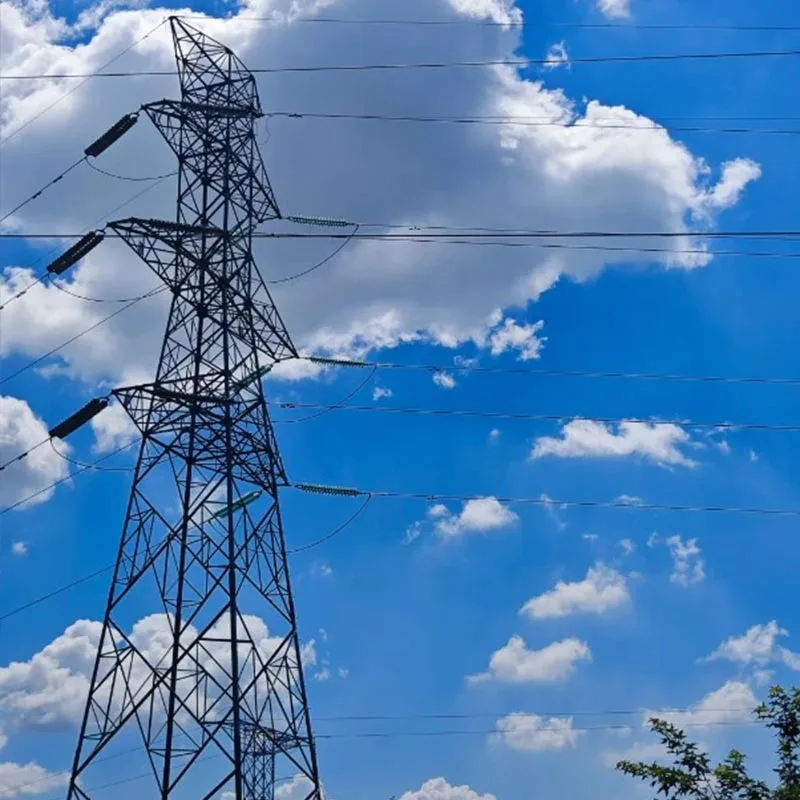

To je rešetkasti samonosilni stolp s komponentami z enojnim ali kombiniranim kotnim jeklenim prerezom, ima kompaktno strukturo, jasno porazdelitev sile in pregleden prenos obremenitve.

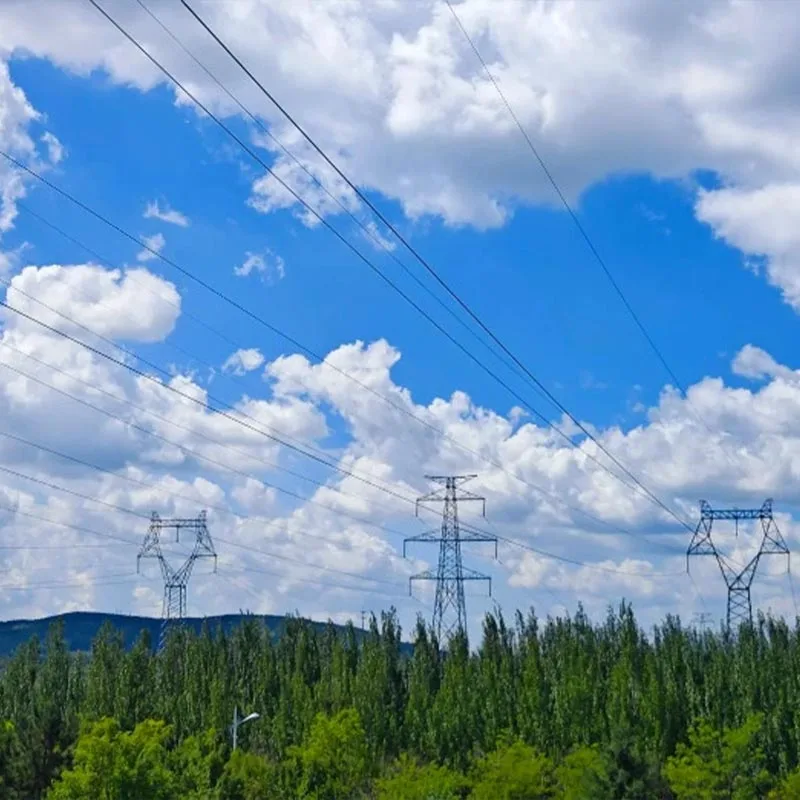

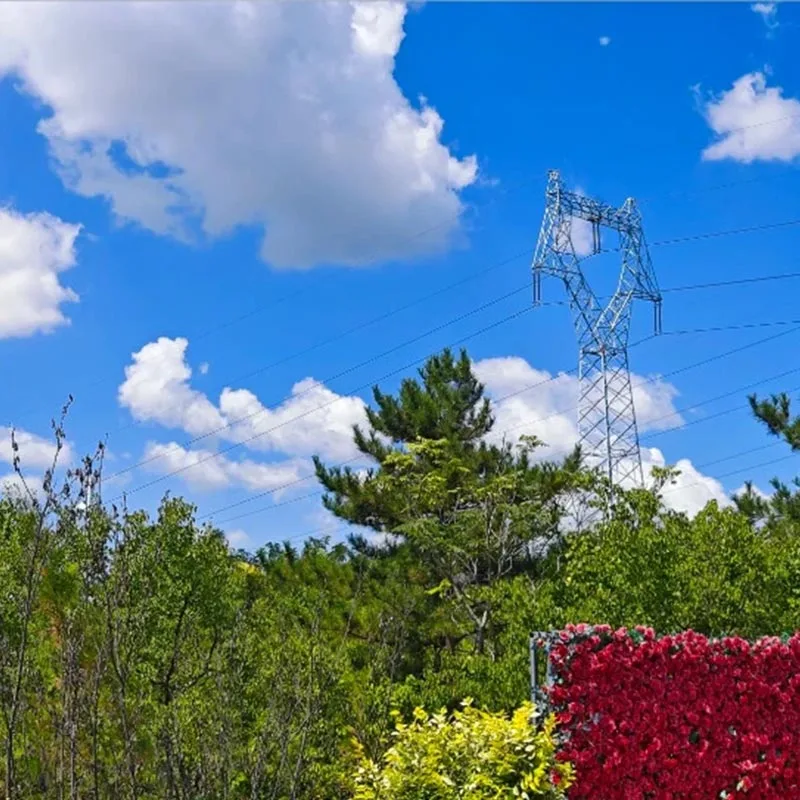

Kot jedrni nosilni objekt 330kV daljnovoda ima prednosti, vključno z visoko trdnostjo, visoko stabilnostjo, odpornostjo proti vetru in potresom, odpornostjo proti koroziji in dolgo življenjska doba. Primeren je za različne kompleksne terene, kot so ravnine, hribi, gore in obalna območja.

Sreča se osnovne zahteve za namestitev prevodnikov in obešanje izolatorja za visokonapetostne daljnovode 330 kV, strogo upošteva "Standarde za načrtovanje stolpov nadzemnih daljnovodov" in zagotavlja varno, zanesljivo, ekonomična in učinkovita celovita rešitev za nacionalno in mednarodna električna omrežja in regionalni prenosni projekti, ki podpirajo učinkovite medregionalne vire električne energije prenos.

Specifikacije parametrov

Priporočila za izbiro modela

30–40 m stolp (suhi tip) Veljavni scenariji

Ravninska območja, primestni daljnovodi 330kV, odvodni daljnovodi za transformatorske postaje, odseki konvencionalnega prenosa s horizontalno razpon 200-250m.

Priporočeni razlogi: Kompaktna struktura, majhen odtis, ekonomičen strošek, jasen stres distribucija, priročna namestitev, ni potrebe po veliki gradbeni opremi, primerno za območja z zmerno gostota prebivalstva in ravninski teren. Je prednostni model za običajne odseke prenosa 330 kV linije z razumno porabo jekla in izjemno stroškovno učinkovitostjo.

40–50 m stolp (vrsta skodelice) Veljavni scenariji

Hribovita območja, daljnovodi srednjega razpona (horizontalni razpon 250-300 m), odseki z malo omejitvami širine koridorja, ob upoštevanju zahteve za preprečevanje motenj signala računa.

Priporočeni razlogi: Prevodniki so razporejeni v trifazni vodoravni razporeditvi, razumno obremenjeni, visoka togost, učinkovito zagotavljanje varnega odmika za ozemljitvene žice 330kV, odpornost proti močnemu vetru, primerna za blago valovit teren in projekti, ki zahtevajo nadzorovano širino koridorja daljnovoda, enostaven za namestitev in vzdrževati.

50-70 m stolp (portal/okrepljen tip) Veljavni scenariji

Gorska območja, oddaljena območja, obalna območja z močnim vetrom, daljnovodi z dolgim razponom (vodoravni razpon 300-400 m), in posebni odseki, ki prečkajo obstoječe proge.

Priporočeni razlogi: Uporablja ojačano kotno jekleno spajanje, visoko trdnost, močno stabilnost, lahko vzdržati močne vetrove, močno sneženje, slani prš in druge težke vremenske razmere; napetost temelja je razumna, primeren za namestitev na zapletenem terenu, učinkovito obravnava težave z nosilnostjo in odpornostjo na nesreče 330kV vodi v gorah in obalnih območjih. Nekateri modeli se lahko uporabljajo kot prehodni stolpi.

Prilagojeni stolpi. Veljavni scenariji

Poseben teren (otoki, strma pobočja, močvirja), posebne obremenitve (integracija več naprav, prehodi z velikim razponom), posebno vreme pogoji (območja z močnim ledom, območja z močnimi tajfuni) in zahteve glede posebnega videza (integracija pokrajine). za projekte daljnovodov 330kV.

Priporočeni razlogi: Lastna tovarna Qingdao Anbang New Energy lahko prilagodi 330 kV daljnovod višina kotnega jeklenega stolpa, strukturna oblika, material, standardi proti koroziji in nosilnost v skladu z na projektne risbe, poročila o terenskih raziskavah in meteorološke podatke, ki jih zagotovi stranka, ponudba individualno vodenje načrtovanja, proizvodnje in namestitve v storitvi na enem mestu, srečanje z različnimi posebnimi projekti zahteve.

Resnični primeri

Projekt kotnega jeklenega stolpa daljnovoda Gansu Hexi Corridor 330kV

Pregled projekta: Dobavljenih 12 kompletov 50-metrskih portalnih stolpov za Gansu Hexi Projekt koridorskega daljnovoda 330kV, prilagojen lokalnim sušnim, vetrovnim in poledenelim vremenskim razmeram, s horizontalno oddaljenost zaliva 300m. Vrsta vodnika: 2×LGJ400/35, vrsta ozemljitvene žice: JLB20A-120.

Učinek izvajanja: Stolpi uporabljajo visokokakovostno kotno jeklo Q345B in izboljšano protikorozijskim postopkom, ki uspešno prenaša lokalne vetrove s hitrostjo 29 m/s in obremenitve z ledom 10 mm. Čas namestitve je bil zmanjšano za 25 %, stolpi pa so do danes delovali brezhibno, kar učinkovito zmanjšuje zastoje na koridorju lokalnih prog, zagotavljanje stabilnosti regionalnega prenosa električne energije in prejemanje visokih pohval državnega omrežja Gansu Electric Power Podjetje.

Projekt jeklenega stolpa odhodne kotne postaje Shandong Qingdao 330 kV

Pregled projekta: Zagotovljenih 8 sklopov 35-metrskih portalnih stolpov za odhodno linijski projekt 330kV transformatorske postaje v Qingdau, ki povezuje postajo z glavnim vodom. Prilagojeno primestnemu terenu z omejenim zemljiščem in integriranim okoliškim okoljem.

Učinek izvajanja: Izdelek ima kompaktno strukturo in priročno namestitev, ki strogo nadzoruje zemljo poklic. Vertikalnost in nosilnost ustrezata konstrukcijskim standardom, kar popolnoma ustreza potrebam prenosa na odhodni konec transformatorske postaje, ki učinkovito zagotavlja stabilno proizvodnjo 330 kV visokonapetostne moči, podpira nadgradnjo Regionalno elektroenergetsko omrežje Qingdao in sprejem s strani državnega omrežja.

Projekt rekonstrukcije kotnega jeklenega stolpa 330 kV daljnovoda Shaanxi Weinan

Pregled projekta: Sodeloval pri projektu nadgradnje in povečanja višine 330kV daljnovodnih stolpov Luoling v Weinanu, Shaanxi, dobava 9 sklopov 40-metrskih ojačanih 330kV daljnovodov kotnih jeklenih stolpov (vključno s 4 deformacijskimi stolpi), zamenjava starih cementnih dvojnih stebrov ter reševanje problematike nezadostne varnostne razdalje in šibke odpornosti proti naravnim nesreče na obstoječih progah.

Učinek izvedbe:Zahvaljujoč visoki trdnosti in stabilnosti so bili uspešno nameščen v neprekinjenem deževnem vremenu, ki kaže izjemno sposobnost, da prenese močan dež in močan veter. Po rekonstrukciji se je obratovalna stabilnost proge močno izboljšala, kar učinkovito preprečuje obsežnih izpadov električne energije, kar zagotavlja zanesljivo podporo za oskrbo z električno energijo pretvorniške postaje Lingbao v Henanu iz območje Weinan in uspešno zaključili 10-dnevno nalogo intenzivne obnove.
